V.35接口基礎知識及V.35接口定義
V.35接口基礎知識及V.35接口定義
v.35接口 - V系列接口介紹
CCITT（現在叫ITU-T）從60年代開始制定V.xx 系列建議，現在已經幾經修訂，成為一個較為全面和完善的建議。V系列建議是為電話網上的數據通信而制定的，包括幾部分：
V.1—V.7 總則
V.10--V.33 接口與話音頻帶調制解調器
V.35--V.37 寬帶調制解調器
V.40--V.42 差錯控制
V.50--V.57 傳輸質量與維護
V.100、V.110、V.120、V.230 與其它網互通
V.35接口介紹
v.35 V.35建議的最初版本是ITU-T于1968發布的。當時，隨著數據通信傳輸速率的提高，超過音頻電路48kbps的傳輸應用越來越廣泛，為了在模擬線路上解決這類問題，使得在60kHz～108kHz基群電路上可以傳輸大于48kbps速率的數據，ITU-T制定了V.35、V.36和V.37標準，實現了48kbps～144kbps數據傳輸的寬帶調制解調器，有的書上也將V.35、V.36和V.37標準統稱為V.35協議簇。而V.35建議本身被看作是數據速率在48kbps和64kbps之間的寬帶模擬調制解調器和DTE之間的接口。
目前，隨著寬帶模擬調制解調器的應用的逐漸減少，V.35又被常用于支持DTE和新興的數字傳輸設施不同類型數據服務單元(DSU)連接之間的接口。由此，在對最初的V.35建議進行多次修訂后，它現在可支持的數據傳輸速率最高可達6Mbps，并成為當前通信設備中流行的，用于連接遠程的高速同步接口。目前，大多數的服務單元，如分組交換機、路由器、遠程網橋和網關都帶有V.35接口。
V.35接口特性
CCITT 建議中講，V.35 是過時的標準，但在實際應用中它仍被廣泛使用。V.35接口的特性分析如下：
v.35
1）V.35的機械特性
V.35對機械特性即對連接器的形狀并未規定。但由于48kbps-64Kbps的美國Bell規格調制解調器的普及，34引腳的ISO2593被廣泛采用。它是一個34針插頭/座，該連接器形狀如同圖中的34針接插件所示。實際應用中V.35電纜和連接器的通常做法是電纜的兩端使用針型連接器，而DTE和DCE設備上則使用孔型連接器。
2）V.35的電路特性
ISO2593高速傳輸的能力取決于其信號方式。為了適應高速信號的傳輸，與RS-422類似，V.35數據與定時信號電路使用的是平衡（差分）方式，這樣可以降低或防止干擾，支持更高的數據傳輸速率。V.35同時使用單端信號和差分信號，數據及時鐘線采用差分電平，控制線采用V.28 非平衡電平。
V.35接口線采用平衡絞合多線對電纜，特性阻抗為80歐姆－120歐姆，信號源阻抗50歐姆－150歐姆，負載阻抗100歐姆[u]+[/u]10。
平衡線對間正常電壓：0.55V+-20%
平衡線對電壓V+>V-時為二進制’0’
平衡線對電壓V+時為二進制’1’
雖然V.35的常用速率范圍為48-64Kbps，但是它也可以支持更高的速率，比如ISDN（64或者128Kbps），128 Kbps到1.544Mbps的信道化T1，ATM以及幀中繼。V.35在100Kbps的情況下，電纜的理論長度可以達到4000英尺（1200米），實際長度要根據設備和電纜質量來確定。
3）V.35 的常用收發器
在早期有LINEAR TECH的LT1345 和LT1346，目前主流的有maxim的MAX3170等。 這些芯片一般會把幾種驅動電路放在同一個ASIC中，因此它們通常應用于多協議串口的環境，它們也被稱為Multiprotocol Transceiver。
V.35接口基礎知識及V.35接口定義
v.35接口 - V系列接口介紹
CCITT（現在叫ITU-T）從60年代開始制定V.xx 系列建議，現在已經幾經修訂，成為一個較為全面和完善的建議。V系列建議是為電話網上的數據通信而制定的，包括幾部分：
V.1—V.7 總則
V.10--V.33 接口與話音頻帶調制解調器
V.35--V.37 寬帶調制解調器
V.40--V.42 差錯控制
V.50--V.57 傳輸質量與維護
V.100、V.110、V.120、V.230 與其它網互通
V.35接口介紹
v.35 V.35建議的最初版本是ITU-T于1968發布的。當時，隨著數據通信傳輸速率的提高，超過音頻電路48kbps的傳輸應用越來越廣泛，為了在模擬線路上解決這類問題，使得在60kHz～108kHz基群電路上可以傳輸大于48kbps速率的數據，ITU-T制定了V.35、V.36和V.37標準，實現了48kbps～144kbps數據傳輸的寬帶調制解調器，有的書上也將V.35、V.36和V.37標準統稱為V.35協議簇。而V.35建議本身被看作是數據速率在48kbps和64kbps之間的寬帶模擬調制解調器和DTE之間的接口。
目前，隨著寬帶模擬調制解調器的應用的逐漸減少，V.35又被常用于支持DTE和新興的數字傳輸設施不同類型數據服務單元(DSU)連接之間的接口。由此，在對最初的V.35建議進行多次修訂后，它現在可支持的數據傳輸速率最高可達6Mbps，并成為當前通信設備中流行的，用于連接遠程的高速同步接口。目前，大多數的服務單元，如分組交換機、路由器、遠程網橋和網關都帶有V.35接口。
V.35接口特性
CCITT 建議中講，V.35 是過時的標準，但在實際應用中它仍被廣泛使用。V.35接口的特性分析如下：
v.35
1）V.35的機械特性
V.35對機械特性即對連接器的形狀并未規定。但由于48kbps-64Kbps的美國Bell規格調制解調器的普及，34引腳的ISO2593被廣泛采用。它是一個34針插頭/座，該連接器形狀如同圖中的34針接插件所示。實際應用中V.35電纜和連接器的通常做法是電纜的兩端使用針型連接器，而DTE和DCE設備上則使用孔型連接器。
2）V.35的電路特性
ISO2593高速傳輸的能力取決于其信號方式。為了適應高速信號的傳輸，與RS-422類似，V.35數據與定時信號電路使用的是平衡（差分）方式，這樣可以降低或防止干擾，支持更高的數據傳輸速率。V.35同時使用單端信號和差分信號，數據及時鐘線采用差分電平，控制線采用V.28 非平衡電平。
V.35接口線采用平衡絞合多線對電纜，特性阻抗為80歐姆－120歐姆，信號源阻抗50歐姆－150歐姆，負載阻抗100歐姆[u]+[/u]10。
平衡線對間正常電壓：0.55V+-20%
平衡線對電壓V+>V-時為二進制’0’
平衡線對電壓V+時為二進制’1’
雖然V.35的常用速率范圍為48-64Kbps，但是它也可以支持更高的速率，比如ISDN（64或者128Kbps），128 Kbps到1.544Mbps的信道化T1，ATM以及幀中繼。V.35在100Kbps的情況下，電纜的理論長度可以達到4000英尺（1200米），實際長度要根據設備和電纜質量來確定。
3）V.35 的常用收發器
在早期有LINEAR TECH的LT1345 和LT1346，目前主流的有maxim的MAX3170等。 這些芯片一般會把幾種驅動電路放在同一個ASIC中，因此它們通常應用于多協議串口的環境，它們也被稱為Multiprotocol Transceiver。

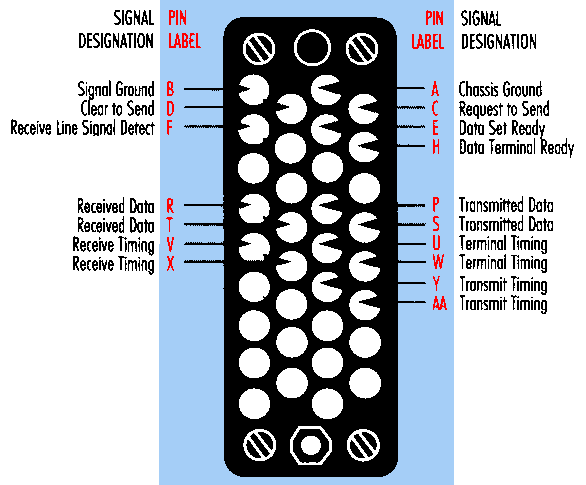

V.35接口定義
公頭連接器
母頭連接器
V.35接口定義
| Pin | 引腳名 | 方向 | 功能描述 |
|---|---|---|---|
| A |  | Chassis Ground | |
| B | | Signal Ground | |
| C | RTS |  | Request To Send |
| D | CTS |  | Clear To Send |
| E | DSR | | Data Set Ready |
| F | DCD | | Data Carrier Detect |
| H | DTR | | Data Terminal Ready |
| J | LL | | Local Loopback |
| K | | Local Test | |
| L | unused | ||
| M | unused | ||
| N | unused | ||
| P | TxD- | | Send Data A |
| R | RxD- | | Receive Data A |
| S | TxD+ | | Send Data B |
| T | RxD+ | | Receive Data B |
| U | | Terminal Timing A | |
| V | | Receive Timing A | |
| W | | Terminal Timing B | |
| X | | Receive Timing B | |
| Y | | Send Timing A | |
| Z | unused | ||
| AA | | Send Timing B | |
| BB | unused | ||
| CC | unused | ||
| DD | unused | ||
| EE | unused | ||
| FF | unused | ||
| HH | unused | ||
| JJ | unused | ||
| KK | unused | ||
| LL | unused | ||
| MM | unused | ||
| NN | unused |
V.35通信線纜
