反饋式正弦波振蕩電路產生振蕩的條件

21600,21600" path="m@4@5l@4@11@9@11@9@5xe" filled="f" stroked="f">

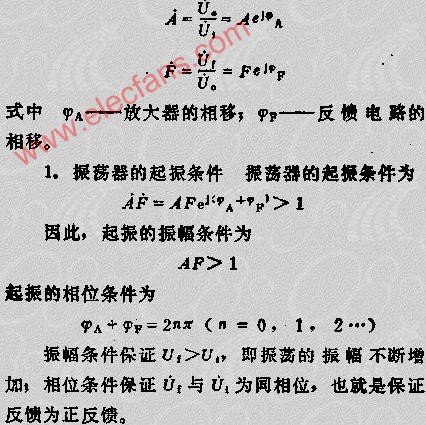

圖中A、F分別為無反饋時選頻放大器的電壓增益和反饋電路的反饋系數。它們都是復數，其指數形式為：

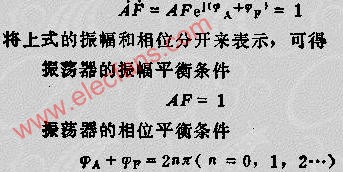

2、振蕩器的平衡條件 振蕩器的平衡條件可表示為

滿足上述條件，則電路產生振蕩。振蕩建立的過程是：電路振蕩之初，其輸入端加有起始電壓，電路經正反饋作用，使這一電壓不斷放大。但在放大過程中，電壓振幅的增面使電子器件的工作進入非線性區，器件的放大能力下降，當放大量減小到使AF=1時，振蕩振幅就不再增加，而自動維持平衡，從而獲得穩定的等幅振蕩。選頻放大器的選頻網絡使振蕩電路只有某一個頻率的信號滿足振蕩的相們條件，從而產生單一頻率的正弦波振蕩。

反饋式正弦濾振蕩器中的LC振蕩器和石英晶體振蕩器多用于產生高頻信號，RC振蕩器和音叉振蕩器多用于產生高頻信號。
