運放電路的基本組成
運放電路的基本組成

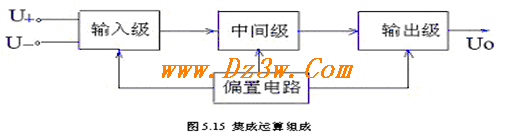

集成運放是一個高增益多級直接耦合的線性放大器，通常由輸入級、中間級、輸出級和偏置電路四部分組成，見圖5.15 。輸入級采用差動放大電路，實現抑制零點漂移，提高共模抑制比，和單端化輸出等功能。中間級采用有源負載，實現高增益放大功能。輸出級采用NPN和 PNP互補的甲乙類推挽輸出電路結構（下一章詳介）。實際上是射極輸出器，實現低阻輸出功能。偏置電路由各種電流源組成，為上述三部分電路提供偏置電流和用做有源負載。



集成運放有三種封裝。一為金屬帽狀或稱罐狀封裝，罐口引8、10、12根管腳。這種封裝顯得過時，現在很少采用。二為雙列直插陶瓷或塑料封裝，是目前用得最廣泛的一種，它需要在印刷電路板上打管腳孔 ，管腳焊在板的背面。三為雙列（貼片）封裝，主要用于超小形、微型設備中，印刷電路板采用雙面或多層板，管腳與印刷線路在同一側，用專用烙鐵，電風槍等工具焊上或取下集成塊。管腳的識別，要注意產品標志，例如突鍵、凹口、標志圓點等。最新出現的有錫球柵狀陣列封裝，引腳在集成電路底部。

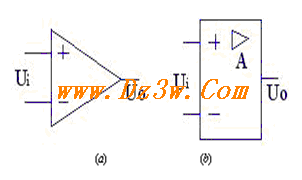

集成運放的符號見圖5.16 ，圖(a)是常用符號，圖(b)是國家標準符號。

圖中標“＋”號的為同相輸入端，該端信號相位與輸出信號相位相同。圖中標“－”號的為反相輸入端，該端信號相位與輸出信號相位相反。
