發電機的電樞反應
發電機的電樞反應

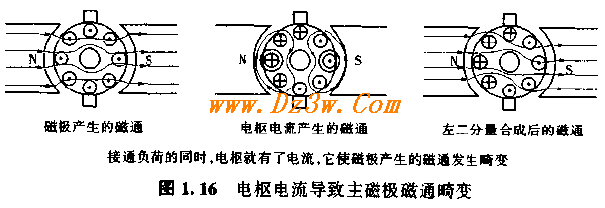

( l ）電樞反應發電機接上負荷后，電樞中有電流流通，該電流就產生磁場。此磁場將使主極磁場的分布發生畸變。電刷位置處各換流片間將產生較大的電位差(參看圖 1 . 16 ）。
( 2 ）電樞反應的影晌電刷使有電位差的換向片間短路，將產生火花，換向變壞，端電壓下降（參看圖 1 . 17 ）。
發電機的電樞反應
( l ）電樞反應發電機接上負荷后，電樞中有電流流通，該電流就產生磁場。此磁場將使主極磁場的分布發生畸變。電刷位置處各換流片間將產生較大的電位差(參看圖 1 . 16 ）。
( 2 ）電樞反應的影晌電刷使有電位差的換向片間短路，將產生火花，換向變壞，端電壓下降（參看圖 1 . 17 ）。
( 3 ）削弱電樞反應影晌的辦法不能移動電刷，而加裝了附加磁極，以使畸變的磁通得到補償。對于大型電機，在主磁極的頂端加裝補償繞組，也使磁通分布畸變得到修正。
