光耦內部結構:
光耦合器是以光形式傳遞信號的，內部電路是由光敏三極管和發光二極管組合成一個電子元件被封裝在個塑料殼內，接入電路后，輸入端的電信號通過發光二極管變換成相同規律光束，再傳給光敏三極管。光敏三極管把接收的光束還原成與發光二極管變化相同的光束電信號，即實現了電－光－電的轉換。光起著媒介的作用。光耦合器的結構、引腳功能，封裝外形見左圖，內部電路見中圖。
圖 1光耦外形圖
圖2 光耦內部結構
光耦合器的優點：
抗干擾能力強，壽命長，傳輸效率高，輸入端與輸出端完全電隔離，其技術主要參數有：發光二極管的正向壓降VF（單位V）、輸入級與輸出級之間的絕緣電阻、集電極與發射極間反向擊穿電壓、集電極與發射極間飽和壓降、電流傳輸比CTR（光耦合器的主要參數，當工作電壓保持確定時，它等于直流輸出電流IC與直流輸入電流IF的百分比，CTR=（IO／IF）*100%）。右圖是光耦合器817的Vce與發光二極管的正向電流IF以及Ic的關系。表2是光耦合器的直流參數及測試條件；表3是一些光耦合器的技術參數。
圖3 PC817 發光二極管正向電流電壓曲線

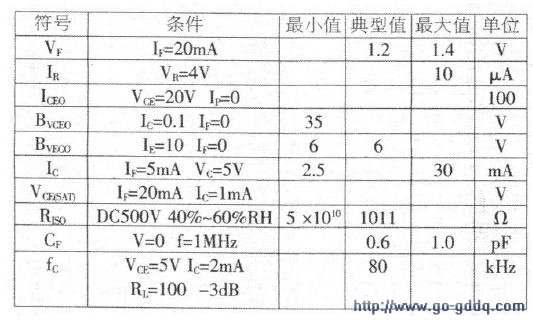

表2 光耦合器的直流參數及測試條件

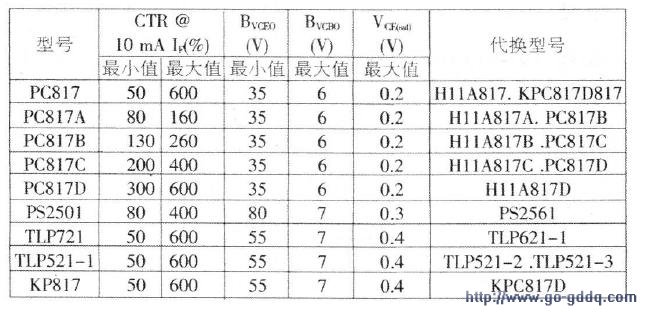

表2 PC817,PS2501,TLP721,TLP521,KP817光耦合器的技術參數
