【圖】可控硅BT136（IC郵購網單價：1元/PCS）中文資料(參數,引腳及應用電路)
BT136型雙向可控硅主要用于變頻電路、電動工具開關、調溫電路、洗衣機、空調等。其特點如下：

BT136-特點：


擊穿電壓高、輸出電流大。

主要用途：家用電器控制電路、變頻電路、調光、調溫、調速電路

封裝形式：TO-220

斷態重復峰值電壓VDRM：600V

反向重復峰值電壓VRRM：600V

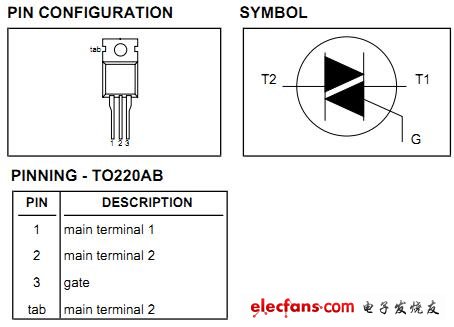

BT136參數特性

參數名稱	符號	額定值	單位
斷態重復峰值電壓	VDRM	600	V
反向重復峰值電壓	VRRM	600	V
通態平均電流	IT(AV)	4	A
通態不重復浪涌電流	ITSM	25	A
結溫	Tj	125	℃
貯存溫度	Tstg	-40～125	℃

電參數（Ta= 25℃）：

參數名稱	符號	測試條件	規范值			單位
			最小	典型	最大
通態峰值電壓	VTM	IT=5A			1.7	V
斷態重復峰值 電流	IDRM	VDRM=600V；RGK=1KΩ			20	μA
維持電流	IH	VD=12V；IGT=0.1A			30	mA

關閉電流		IL	VD=12V；IGT=0.1A			10	mA
電流上升速率		dIT/dt	IT=6A,IG=0.2A,dIG/dt=0.2A/ uS			50	A/μs
電壓上升速率		dVD/dt	VDM=67%VDRM,RGK=1K Ω,Tj=125℃	50	250		V/μs
控制極最大電流		IGM				2	A
控制極最高電壓		VGM				5	V
控制極觸 發電流※	T2+ G+ T2+ G- T2- G- T2- G+	IGT	VD=12V IT=0.1A			10 25 25 50	mA
控制極 觸發電壓	T2+ G+ T2+ G- T2- G- T2- G+	VGT	VD=12V RL=100Ω		0.75 0.75 0.75	1.5 1.5 1.5	V
漏電流		ID	VD=VDRM		0.1	0.5	mA

極限值（Ta= 25℃）：

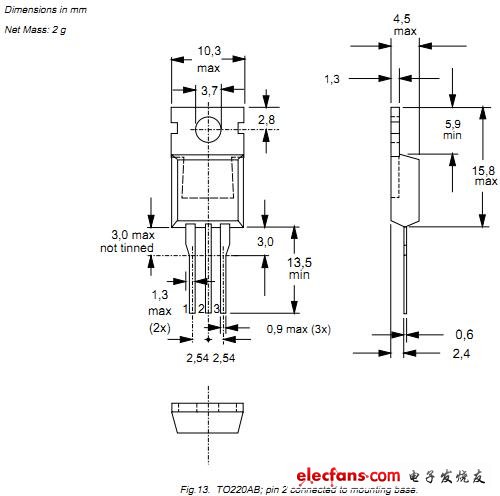

BT136的封裝尺寸圖

BT136- 500 600 800 4A 500V/600V/800V

BT136- 500B 600B 4A 500V/600V

BT136- 500D 600D 4A 500V/600V

BT136- 500E 600E 800E 4A 500V/600V/800V

BT136- 500F 600F 800F 4A 500V/600V/800V

BT136- 500G 600G 800G 4A 500V/600V/800V

BT136-600D4A 600V

BT136-600E4A 600V

BT136-800E4A 800V

BT136X-600D4A 600V

BT136X-600E4A 600V

BT136X-600F4A 600V

BT136X-6004A 600V

BT136X-800E4A 800V

BT136X-8004A 800V

BT136應用電路圖

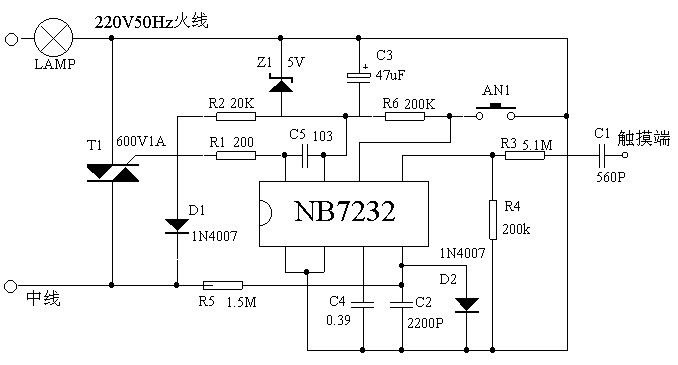

圖一BT136組成的電子開關電路圖

注：

1．雙向可控硅SCR可根據負載功率大小選擇97A6（約1A）、TLC336A（約3A）、BT136-500D（約6A）中的一個，選擇原則是觸發電流要小于25mA。

2．C4取值在0.1 ~ 0.47uF之間，C2取值在2200 ~ 4700pF之間。

（組件和負載串聯接法，可直接取代原機械式的電燈或調速開關。）

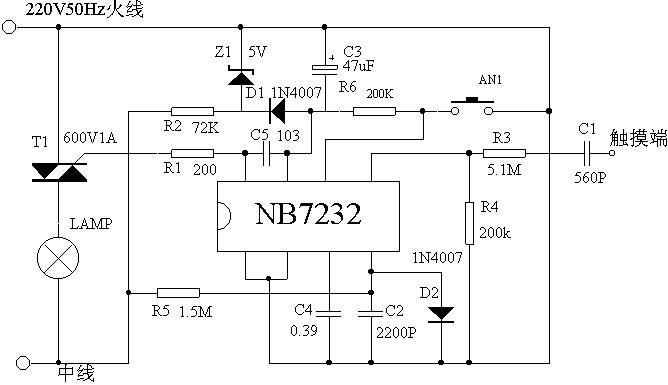

圖二（組件和負載并聯接法，IC電源取自市電較穩定，適合燈具生產廠家采用）

bt136電路圖二

根據電學原理可知，電容器接入正弦交流電路中，電壓與電流的最大值在相位上相差90°。根據這一原理，把C1和C2串聯聯接，并從中間取出該差為我所用，這比電阻與電容串聯更穩定。電路中，D1和D2分別對電源的正半波及負半波進行整流，并加到A觸發和C1或C2充電。進一步用W來改變觸發時間進行移相，只要調整W的阻值，就可達到改變輸出電壓的目的。D1和D2還起限制觸發極的反相電壓保護雙向可控硅的作用。
