【圖】三聯三控開關接線圖
(2024/2/27 11:00:00)
三聯三控開關接線圖
三聯三控開關接線圖

三個位置控制一個,需要兩只雙控開關加一只中途開關;

四個位置控制一個燈,需要兩只雙控開關加兩只中途開關;

五個位置控制一個燈,需要兩只雙控開關加三只中途開關,以此類推。在電線排設上,同雙控的排線一樣都是排雙線,只要注意兩個雙控開關裝配在雙線的前后兩端,中途開關裝配在中間即可(中途開關在中間實現兩條電線的換向通斷)。

雙控開關好買,中途開關不好買而且巨貴,不過可以自己動手改制。簡單的辦法是買一個兩開雙控開關,中間用502膠水點一下,讓兩個雙控開關一起聯動,就是中途開關了。

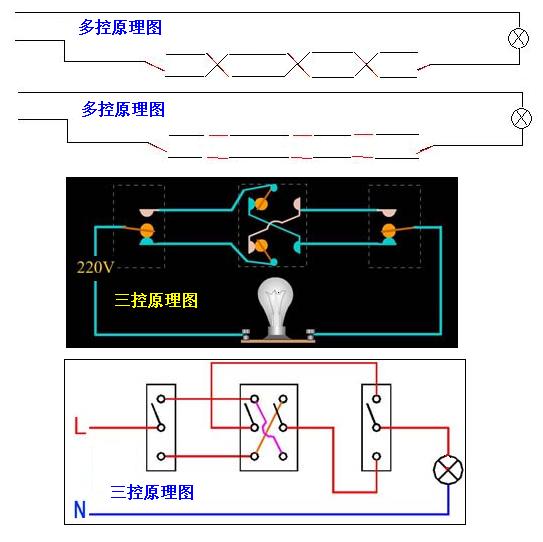

接線可看下面的原理圖。
