磁保持濕簧式繼電器檢測電路及檢測方法
磁保持濕簧式繼電器檢測電路及檢測方法
磁保持濕簧式繼電器檢測電路及檢測方法
(1)檢測觸點的電阻值：用萬用表R×1 Ω檔，測量磁保持濕簧式繼電器銜鐵片(動觸點)外接線端與兩組靜觸點的外接線端之間的電阻值。正常時，銜鐵片應與某一個靜觸點接通(實測電阻值應為0)，而與另一個靜觸點斷開(實測電阻值應為無窮大)。若測得銜鐵片與兩個靜觸點之間的電阻值均為無窮大，則說明繼電器內部的觸點已損壞或接觸不良。

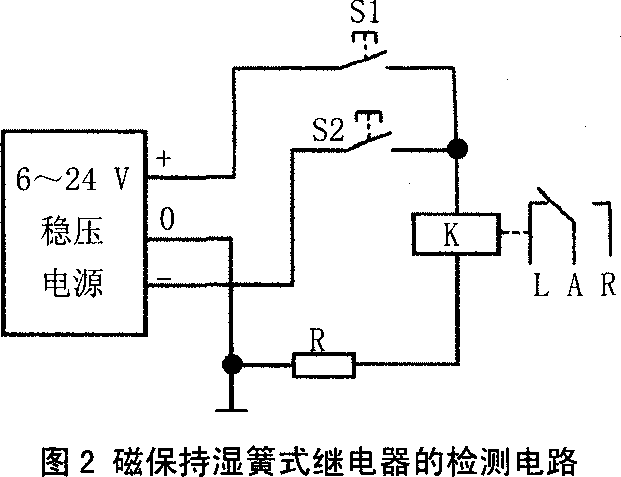

(2)檢測激勵線圈：如圖2所示。用直流穩壓電源(6～24 V)給磁保持濕簧式繼電器的激勵線圈加一個正脈沖電壓或負脈沖電壓，看濕簧式繼電器的銜鐵片是否能動作。若銜鐵片不動作，則是激勵線圈已損壞。
用萬用表電阻檔只能測出激勵線圈是否開路(線圈開路后，其阻值為無窮大)，而局部短路故障無法測出。
