運算放大器基本結構
運算放大器基本結構

運算放大器的種類有很多，具體實現的電路上也千差萬別，但是基本結構差不多。如圖 2 . 1 所示：



運算放大器的內部結構

數在圖 2 . 1 中，差分放大級主要是提高共模擬制比，電壓放大級主要是提高電壓放大倍輸出級一般用于提高輸出功率。可以說，運算放大器是差分放大器的直接應用。

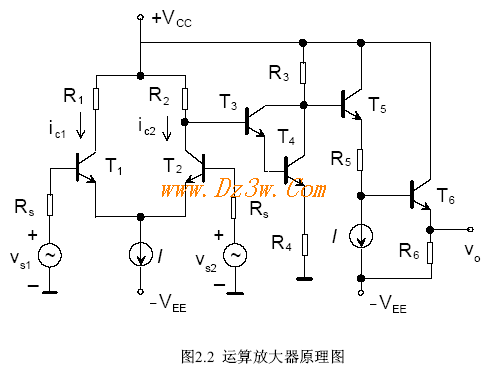

圖 2 . 2 給出了一個簡單的運算放大器的原理圖。

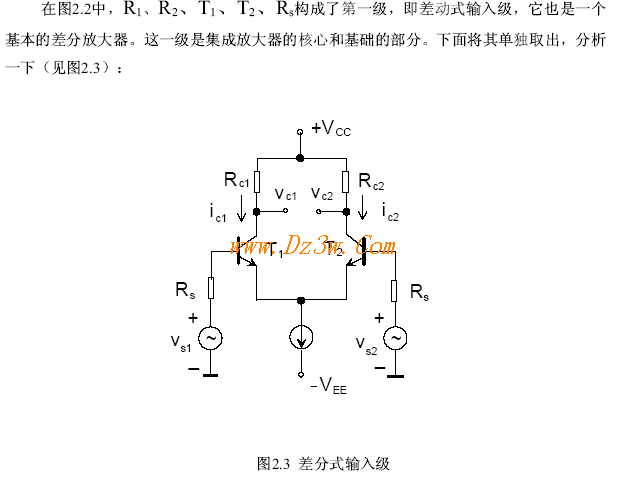

從圖 2 . 3 中可以看出，它是由兩個特性相同的半導體三極管 Tl 、 TZ 組成的對稱電路，電路參數也對稱，即 Rcl=RcZ=Rc 等。電路中有兩個電源+Vcc 和-VEE 。兩管的發射級連接在一起并接恒流源I.

當沒有輸入信號，即 Vsl=Vs2=O 時，由于電路完全對稱，這時

icl = icZ = Ic = I/2 ,

Rcl X icl = Rc2 X ic2 ,

Vo＝vcl-vc2=O 。

由此可知，輸入信號為零時，輸出信號電壓也為零。當在電路的兩個輸入端各加一個大小相等極性相反的信號電壓，即：

Vsl=-vs2 =vsd/2 ，一管電流將增加，另一管電流則減小，所以輸出信號電壓 vo=vcl-vc2!=O , 即在兩輸出端間有信號電壓輸出。

電壓放大級由 T3 、 T4 組成復合管共射極電路。

由 TS 、 T6 的兩級射極跟隨器構成電路的輸出級，它不僅可以提高帶負載的能力，而且可進一步使直流電位下降，以達到輸入信號電壓 vs

為零時，輸出電壓 Vo=O 。
