三極管共基極,共集電極電路結構
三極管共基極,共集電極電路結構

在實際電路中， BJT 以其不同的接法適用于不同的場合；前述的 CE 接法有較高的放大倍數以及適中的輸入、輸出阻抗，常用于主放大電路；除此之外，還有適用于高頻電路的 CB 接法，適用于阻抗變換以及級間隔離的 CC 電路，下面

畫出簡單的示意圖來說明：

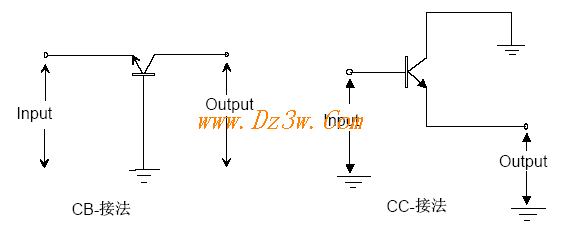

圖 1 . 8 BJT 的 CommonBase & CommonCollecter 接法交流等效原理圖

圖 1 . 8 中，左邊的為 BJT 的 CB 接法交流等效，其輸入、輸出回路共用了基極；右邊的為 BJT 的 CC 接法交流等效原理圖，輸入、輸出回路共用了 BJT 的 C 極。其中， CB 接法因其截止頻率在三種接法中最高，往往用于高頻放大器或者振蕩器設計。 CC 接法即是射極跟隨接法,它可以大幅度增加負載阻抗，常常用于需負載隔離的場所。關于三種電路的計算請參考書本，這里不再贅述。
