直流發電機的結構

直流發電機的結構

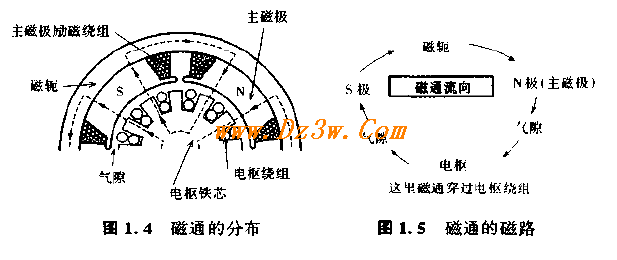

1.2.1 磁路（磁通的通路）（參看圖 1 . 4 ，圖 1 .5 )



1 . 2 . 2 靜止部分的繞組

( 1 ）串勵繞組以產生磁通為目的，它繞在主磁極上，并與電樞繞組串聯連接。

( 2 ）并勵繞組以產生磁通為目的，它繞在主磁極上，并與電樞繞組并聯連接。

( 3 ）附加磁極繞組以防止電樞反應為目的，它繞在附加磁極上．并與電樞繞組爭聯連接。

( 4 ）補償繞組以防止電樞反應為目的，它繞在主磁極頂端（磁掌上），并與電樞繞組辛聯連接，只用于大型發電機。

l.2.3 旋轉部分（電樞）和電樞繞組

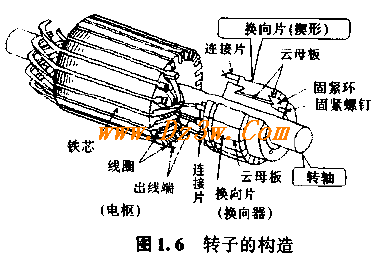

（參看圖 1 . 6 、圖 1 . 7 ) 電樞電樞是產生電壓的重要部分，它以軸為中心安裝上電樞鐵芯、電樞繞組和換向器等部件。



( l ）電樞鐵芯使定子勵磁后產生的磁通容易通過電樞，并使繞組線圈每邊能切割磁通；鐵芯表面部分設有槽，嵌放電樞繞組。

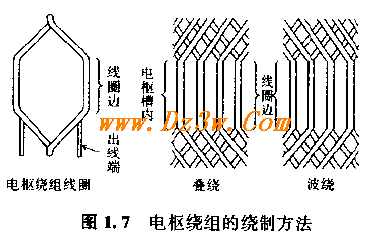

( 2 ）電樞繞組的繞制方法有盛繞和波繞兩種。



疊繞就像屋頂瓦片那樣將繞組線圈一個個疊起來。每個線圈出線端立即與相鄰的線圈相連。從取出電勢的電刷來看，并聯支路數與極數相等，若為四極發電機，則有四個由電勢而定的電流流通電路。

極數越多，并聯支路數也越多，因而疊繞適用于低電壓大電流的發電機。波繞是出線端要跨過兩極位置與另一線圈連接起來。從正負兩端看過去，與極數無關，并聯支路數皆為 2 。

由此可以說，波繞為串聯繞組，電刷兩個即可，它適用于高電壓發電機。總槽數與繞組繞制方法的關系：總槽數被極數整除時可用疊繞，而當除不盡時可用波繞。

1.2.4電樞與定子電氣連接的部分

( 1 ）電流在電勢作用下流出

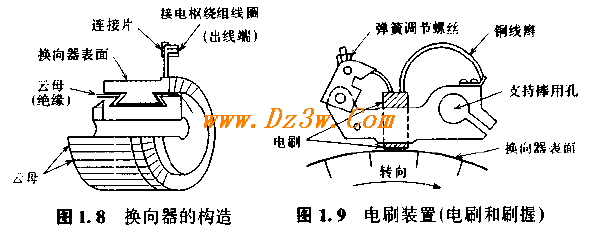

( a ）換向器換向器的作用是將因電樞繞組線圈感應電勢而產生的電流，經過換向片表面送給靜止部分的電刷；因為根據感應電壓而生的電流是交流性質的，故換向器的另一作用是將該電流整流為流向一定的直流。

( b ）電刷和刷握電刷和刷握的作用是：換向器流出的電流由電刷接收后送給輸出端子，另外還可調整電刷和換向器表面的接觸力。

電刷種類包括小型電機用的炭刷，大電流用的有金屬石墨電刷，還廣泛應用電化石墨電刷。
