MIC2550引腳功能
MIC2550引腳功能圖如下：
MIC2550通用串行總線收發器采用14腳雙列貼片式TSSOP封裝形式,它的引腳排列如圖1所示。表1所列為各引腳的功能說明。
表1 MIC2550的引腳功能說明
|
引腳號
|
引腳名稱
|
功 能 說 明
|
|
1
|
VIF
|
系統接口電路電源電壓輸入端。用于確定系統接口信號到邏輯控制器的邏輯電壓電平
|
|
2
|
SPD
|
速率使能控制輸入端。該腳為高電平時,器件選擇全速率操作;該腳為低電平時,器件選擇低速率操作
|
|
3
|
RCV
|
系統接口接收數據端。系統所要接收的數據通過該腳從邏輯控制器傳輸?shù)较到y(tǒng)接口上
|
|
4
|
VP
|
信號輸入/輸出正極接入端。在系統接口信號連接到邏輯控制器時,如果OE#為邏輯1,則VP端信號為接收器的正向輸出;如果OE#為邏輯0,則VP端信號為驅動器的正向輸入
|
|
5
|
VM
|
信號輸入/輸出負極接入端。在系統接口信號連接到邏輯控制器時,如果OE#為邏輯1,則VM端信號為接收器的負向輸出;如果OE#為邏輯0,則VM端信號為驅動器的負向輸入
|
|
6,13
|
NC
|
不用端口,通常懸空
|
|
7
|
GND
|
接地端口
|
|
8
|
SUS
|
功耗控制選擇端。該腳為高電平時將關閉內部電路以減小電路的電源電流消耗
|
|
9
|
OE#
|
輸出使能輸入端。用于激活來自于邏輯控制器的系統接口輸入信號。該腳為低電平時可使發射器向總線發射數據;為高時,則使接收器從總線上接收數據
|
|
10
|
D-
|
USB數據串負端
|
|
11
|
D+
|
USB數據串正端
|
|
12
|
VTRM
|
終止電源輸出端。在3.3V速率時,該端應外接一個終止電阻到電源輸出
|
|
14
|
VBUS
|
USB電源電壓輸入端。用來為收發器提供電源
|

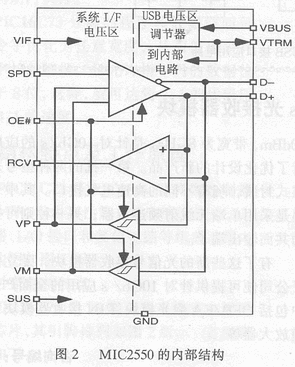

MIC2550內部結構如下：
MIC2550通用串行總線收發器可用來為不含USB接口的系統和其它外部設備提供具有USB接口的設計方案。在低達2.5V時,MIC2550仍可提供滿足USB物理層規范的正常操作。圖2是MIC2550的內部結構原理圖。從圖中可以看出：在VBUS的作用下,MIC2550可以進行穩定的收發操作。而系統電壓VIF則可提供系統數字I/O線（VP,VM,RCV,OE#,SPD和SUS等）到系統接口的參考電壓。另外,MIC2550還可為USB到系統電源電壓之間提供電源管理。此時的VIF就是系統的主電源。
