【圖】數字萬用表檢測三極管管腳全過程
(2016/3/26 1:00:00)
手頭上有一些
BC337的三極管，假設不知它是PNP管還是NPN管。
圖1 三極管我們知道三極管的內部就像二個二極管組合而成的。其形式就像下圖。中間的是基極（B極）。

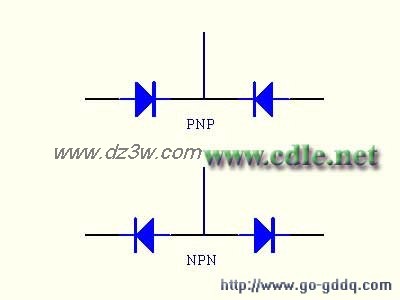

圖2 三極管的內部形式首先我們要先找到基極并判斷是PNP還是NPN管。看上圖可知，對于PNP管的基極是二個負極的共同點，NPN管的基極是二個正極的共同點。這時我們可以用數字萬用表的二極管檔去測基極，看圖3。對于PNP管，當黑表筆（連表內電池負極）在基極上，紅表筆去測另兩個極時一般為相差不大的較小讀數（一般0.5-0.8），如表筆反過來接則為一個較大的讀數（一般為1）。對于NPN表來說則是紅表筆（連表內電池正極）連在基極上。從圖4，圖5可以得知，手頭上的BC337為NPN管，中間的管腳為基極。
圖3 萬用表的二極管測量檔

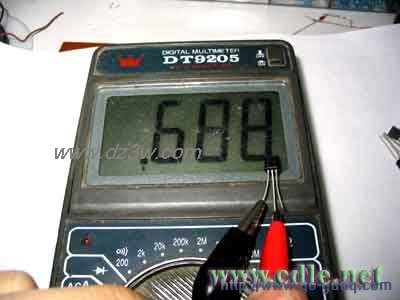

圖4 判斷BC337的B極和管型(1)

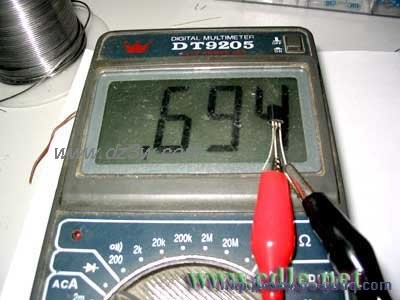

圖4 判斷BC337的B極和管型(2)找到基極和知道是什么類型的管子后，就可以來判斷發射極和集電極了。如果使用指針式萬用表到了這個步可能就要用到兩只手了，甚至有朋友會用到嘴舌，可以說是蠻麻煩的。而利用數字表的三?徹?hFE檔（hFE測量三極管直流放大倍數）去測就方便多了，當然你也可以省去上面的步驟直接用hFE去測出三極管的管腳極性，我自己則認為還是加上上面的步驟方便準確一些。把萬用表打到hFE檔上，BC337卑下到NPN的小孔上，B極對上面的B字母。讀數，再把它的另二腳反轉，再讀數。讀數較大的那次極性就對上表上所標的字母，這時就對著字母去認BC337的C，E極。學會了，其它的三極管也就一樣這樣做了，方便快速。

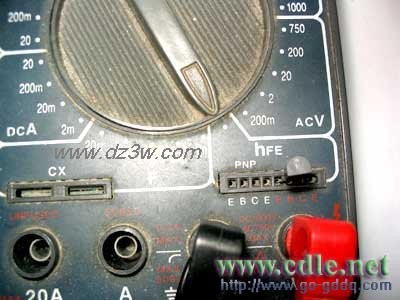

圖5 萬用表上的hFE檔

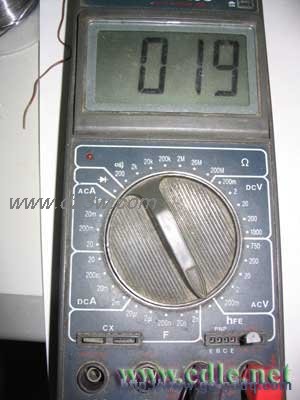

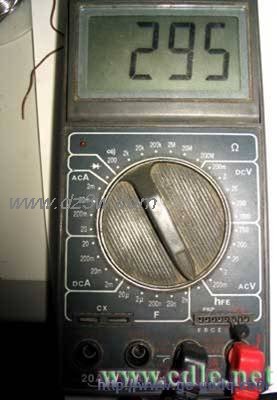

圖6 判斷C，E極 圖7 判斷C，E極
BC337的三極管，假設不知它是PNP管還是NPN管。圖1 三極管我們知道三極管的內部就像二個二極管組合而成的。其形式就像下圖。中間的是基極（B極）。
圖2 三極管的內部形式首先我們要先找到基極并判斷是PNP還是NPN管。看上圖可知，對于PNP管的基極是二個負極的共同點，NPN管的基極是二個正極的共同點。這時我們可以用數字萬用表的二極管檔去測基極，看圖3。對于PNP管，當黑表筆（連表內電池負極）在基極上，紅表筆去測另兩個極時一般為相差不大的較小讀數（一般0.5-0.8），如表筆反過來接則為一個較大的讀數（一般為1）。對于NPN表來說則是紅表筆（連表內電池正極）連在基極上。從圖4，圖5可以得知，手頭上的BC337為NPN管，中間的管腳為基極。
圖3 萬用表的二極管測量檔
圖4 判斷BC337的B極和管型(1)
圖4 判斷BC337的B極和管型(2)找到基極和知道是什么類型的管子后，就可以來判斷發射極和集電極了。如果使用指針式萬用表到了這個步可能就要用到兩只手了，甚至有朋友會用到嘴舌，可以說是蠻麻煩的。而利用數字表的三?徹?hFE檔（hFE測量三極管直流放大倍數）去測就方便多了，當然你也可以省去上面的步驟直接用hFE去測出三極管的管腳極性，我自己則認為還是加上上面的步驟方便準確一些。把萬用表打到hFE檔上，BC337卑下到NPN的小孔上，B極對上面的B字母。讀數，再把它的另二腳反轉，再讀數。讀數較大的那次極性就對上表上所標的字母，這時就對著字母去認BC337的C，E極。學會了，其它的三極管也就一樣這樣做了，方便快速。
圖5 萬用表上的hFE檔
圖6 判斷C，E極 圖7 判斷C，E極
