【圖】LED數碼管管腳圖_LED數碼管結構
(2016/3/27 0:08:00)
共陰,共陽LED數碼管管腳圖及結構
共陰,共陽LED數碼管管腳圖及結構
LED數碼管是由發光二極管構成的，亦稱半導體數碼管。
將條狀發光二極管按照共陰極(負極)或共陽極(正極)的方法連接，組成“8”字，再把發光二極管另一電極作筆段電極，就構成了LED數碼管。若按規定使某些筆段上的發光二極管發光，就能顯示從0～9的…系列數字。同熒光數碼管(VFD)、輝光數碼管(NRT)相比，它具有：體積小、功耗低、耐震動、壽命長、亮度高、單色性好、發光響應的時間短，能與TTL、CMOS電路兼容等的數顯器件。

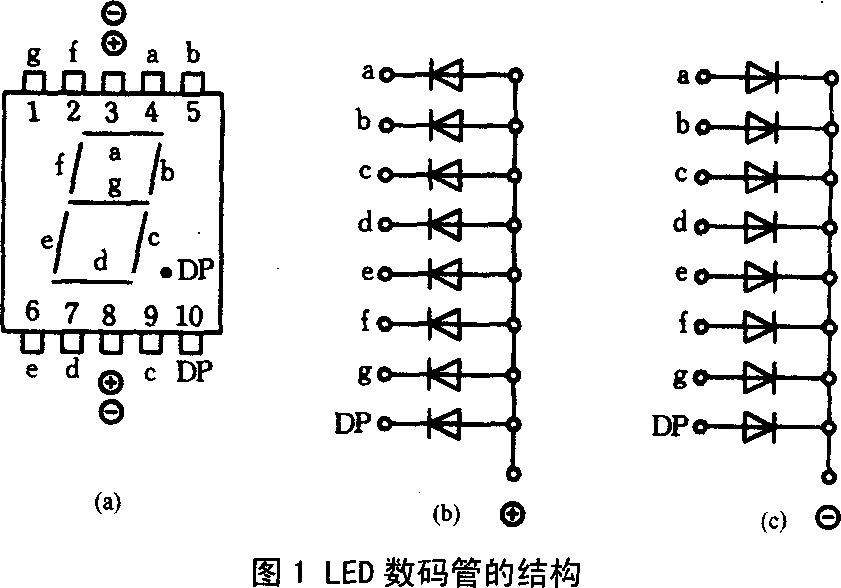

常見LED數碼管的外形及內部結構如圖1所示。圖1(b)屬于共陽極結構，圖1(c)采用共陰極結構。+、一分別表示公共陽極和公共陰極。a～g是7個筆段電極，DP為小數點。另有一種字高為7．6mm的超小型LED數碼管，管腳從左右兩排引出，小數點則是獨立的。
共陰,共陽LED數碼管管腳圖及結構
LED數碼管是由發光二極管構成的，亦稱半導體數碼管。
將條狀發光二極管按照共陰極(負極)或共陽極(正極)的方法連接，組成“8”字，再把發光二極管另一電極作筆段電極，就構成了LED數碼管。若按規定使某些筆段上的發光二極管發光，就能顯示從0～9的…系列數字。同熒光數碼管(VFD)、輝光數碼管(NRT)相比，它具有：體積小、功耗低、耐震動、壽命長、亮度高、單色性好、發光響應的時間短，能與TTL、CMOS電路兼容等的數顯器件。
常見LED數碼管的外形及內部結構如圖1所示。圖1(b)屬于共陽極結構，圖1(c)采用共陰極結構。+、一分別表示公共陽極和公共陰極。a～g是7個筆段電極，DP為小數點。另有一種字高為7．6mm的超小型LED數碼管，管腳從左右兩排引出，小數點則是獨立的。
