LM2717典型應用電路
LM7217-ADJ的典型應用電路如圖3及圖4所示。圖3是一種輸入17～20V，輸出15V及3.3V的應用電路；圖4是在相同輸入電壓下，輸出5V及3.3V的應用電路。這兩個電路的基本參數都相同，主要差別在設定輸出電壓到反饋端的電阻分壓器的阻值不同。圖3、4中的C BOOTx（X值是1或2）是自舉式升壓電容器，它可以提高驅動器的電壓，保證N-MOSFET有足夠的VGS電壓，如圖5所示。在上電的瞬間，從VIN→D→C BOOST→LX→C OUTX到地的電流給C BOOST及C OUTX(包括C OUTXA)充電，由于C BOOST<<（C OUTX+C OUTXA）,所以V IN的電壓大部分降在C BOOST上。C BOOST上的電壓V CBOOST等于驅動器電壓V DRI，保證了N-MOSEFT的V GS電壓值。
LM7217-ADJ的典型應用電路如圖3及圖4所示。圖3是一種輸入17～20V，輸出15V及3.3V的應用電路；圖4是在相同輸入電壓下，輸出5V及3.3V的應用電路。這兩個電路的基本參數都相同，主要差別在設定輸出電壓到反饋端的電阻分壓器的阻值不同。圖3、4中的C BOOTx（X值是1或2）是自舉式升壓電容器，它可以提高驅動器的電壓，保證N-MOSFET有足夠的VGS電壓，如圖5所示。在上電的瞬間，從VIN→D→C BOOST→LX→C OUTX到地的電流給C BOOST及C OUTX(包括C OUTXA)充電，由于C BOOST<<（C OUTX+C OUTXA）,所以V IN的電壓大部分降在C BOOST上。C BOOST上的電壓V CBOOST等于驅動器電壓V DRI，保證了N-MOSEFT的V GS電壓值。

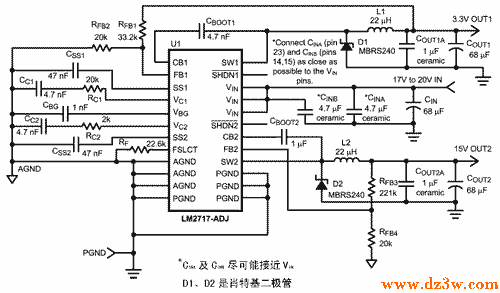

圖3 輸出15V及3.3V的應用電路
-

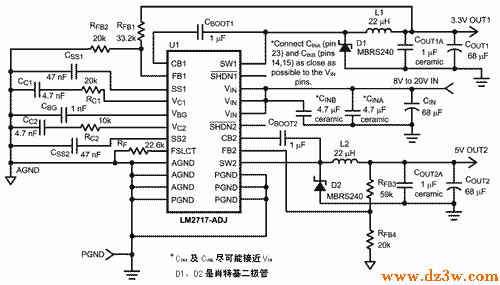

圖4 輸出5V及3.3V的應用電路

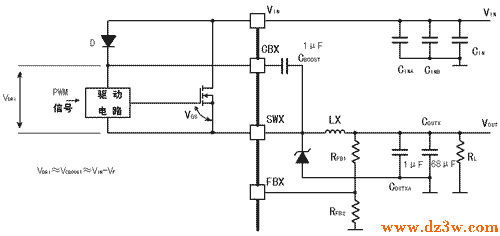

圖5 自舉升壓電路
