3節電池供電的白光LED驅動電路
3節電池供電的白光LED驅動電路
3節電池供電的白光LED驅動電路

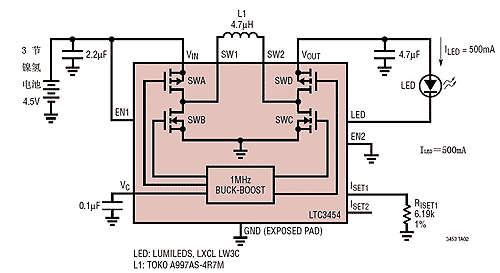

由3節鎳氫電池驅動白光LED，使ILED=500mA電流的電路如圖8所示。在圖8中，在ISET1端設了 619kΩ電阻，由EN1來控制其亮、滅。ISET2懸空，EN2接地。LED用的是LUMILED公司的產品，型號為L(zhǎng)XCLLW3C；電感器L1是 TOKO公司的A997AS-4R7M。
圖8 由3節鎳氫電池驅動白光LED電路
