從上面應用電路的介紹中，已知改變ISETX端的電阻可改變LED的電流ILED，則可改變LED的亮度達到調光的目的。實現LED調光的方法有4種，如圖9所示。

圖9-a所示為用電壓型DAC來實現調光，ILED與VDAC的關系：

ILED="3850"(0.8V－VDAC)/RSET

RSET≥Rmin (Rmin為不使ILED>1A)

圖9-b所示為用電流型DAC來實現調光，ILED與IDAC的關系：

ILED="3850"×IDAC

IDAC≤0.8V/Rmin

圖9-c所示為用電位器來調光，ILED與電位器電阻RPOT的關系：ILED=3850×0.8V/(Rmin+RPOT)

圖9-d所示為用PW信號來調光，PWM的頻率≥10kHz，其ILED與PWM的占空比D及幅值電壓DVCC的關系：

ILED=[0.8V-(D%×VDVCC)]/RSET

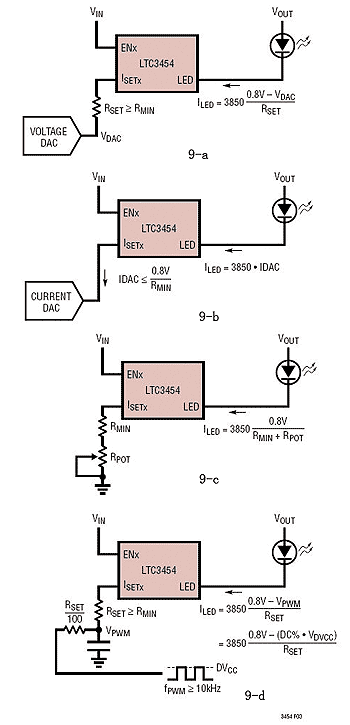

圖9 LED調光電路
