運放組成的基本對數運算電路
基本對數運算電路及原理

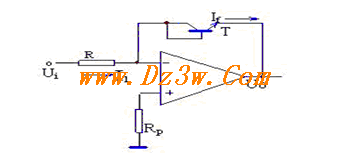

對數運算電路如圖5.26所示。在運放的反饋網絡中接入具有非線性特性的二極管或二極管接法的三極管。

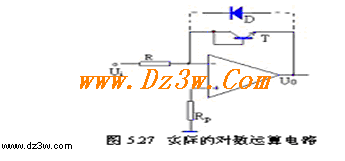

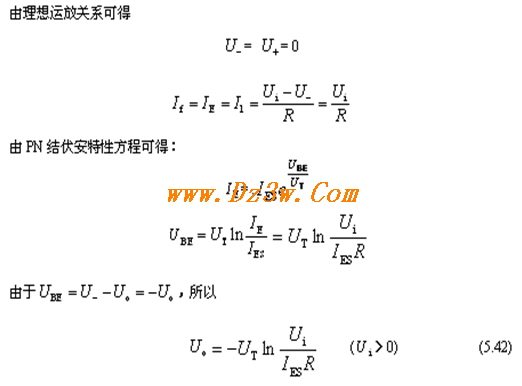

上式表明了輸出信號是輸入信號的對數函數。輸出電壓U0在零至負幾百毫伏間。上式僅適應于輸入信號Ui＞0的場合。假若Ui＜0, 由反相放大的關系，輸出信號U0 ＞0，三極管處于反偏狀態而截止，反相放大器處于開環放大狀態，輸出電壓接近于+Ucc。由于硅三極管發射結反向擊穿電壓通常在4V左右，故+ Ucc （例如15V）足以擊穿三極管發射結，可能使其損壞。實用的對數放大器還需加保護電路。如圖5.27所示。圖中二極管D可使輸出電壓U0箝相位于+0.7V左右。從而保護了三極管。
基本對數運算電路及原理
對數運算電路如圖5.26所示。在運放的反饋網絡中接入具有非線性特性的二極管或二極管接法的三極管。
上式表明了輸出信號是輸入信號的對數函數。輸出電壓U0在零至負幾百毫伏間。上式僅適應于輸入信號Ui＞0的場合。假若Ui＜0, 由反相放大的關系，輸出信號U0 ＞0，三極管處于反偏狀態而截止，反相放大器處于開環放大狀態，輸出電壓接近于+Ucc。由于硅三極管發射結反向擊穿電壓通常在4V左右，故+ Ucc （例如15V）足以擊穿三極管發射結，可能使其損壞。實用的對數放大器還需加保護電路。如圖5.27所示。圖中二極管D可使輸出電壓U0箝相位于+0.7V左右。從而保護了三極管。
