多級并聯電壓負反饋電路
多級并聯電壓負反饋電路

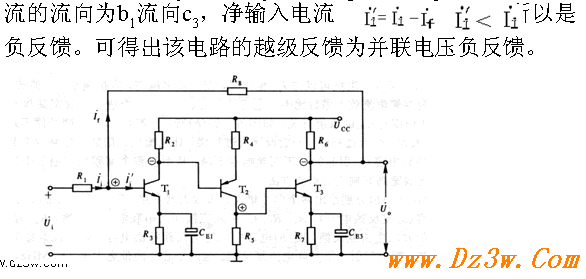

電路如圖4.13所示，該電路中電阻R8將輸出電壓反饋到第一級的基極，該電路反饋網絡由R1和R8組成。反饋支路與放大電路輸入端同點相連，所以構成三級間的并聯反饋。若將輸出端交流短路，反饋信號消失，所以是電壓反饋。設信號瞬時極性為b1正，則c1為負，c2為正，c3為負，反饋電流的流向為b1流向c3，
多級并聯電壓負反饋電路
電路如圖4.13所示，該電路中電阻R8將輸出電壓反饋到第一級的基極，該電路反饋網絡由R1和R8組成。反饋支路與放大電路輸入端同點相連，所以構成三級間的并聯反饋。若將輸出端交流短路，反饋信號消失，所以是電壓反饋。設信號瞬時極性為b1正，則c1為負，c2為正，c3為負，反饋電流的流向為b1流向c3，
