差分放大器的單端化基本電路
差分放大器的單端化基本電路

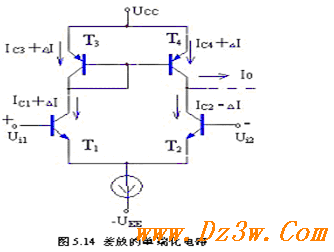

如前所述，單端輸出的差分放大器，雖可以實現雙端輸入—單端輸出的功能，但是，它的差模增益僅是雙端輸出差放的一半，而共模抑制比更是小得多得多。為了克服上述的缺點，利用電流源作為有源負載，構成差分放大器的單端化電路，見圖5.14。
圖中T3和T4管為鏡像電流源，作為差放管T1、T2的負載。

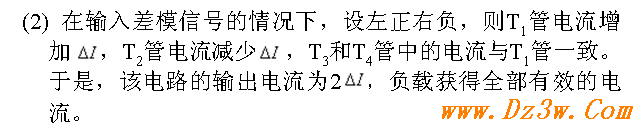

(1) 在兩輸入端均接地的情況下，四只晶體管中的電流為靜態工作點電流，假若完全相等，即Ic1 = Ic2 = Ic3 = Ic4 ，則輸出電流I0 = 0。
(3) 在輸入共模信號的情況下，四只晶體管增加(或減少)的電流完全一致，于是共模輸出電流I0 =0，這和差分放大器雙端輸出時共模輸出電壓為零的情況一樣。
差分放大器的單端化電路被集成運算放大器普遍地采用。
差分放大器的單端化基本電路
如前所述，單端輸出的差分放大器，雖可以實現雙端輸入—單端輸出的功能，但是，它的差模增益僅是雙端輸出差放的一半，而共模抑制比更是小得多得多。為了克服上述的缺點，利用電流源作為有源負載，構成差分放大器的單端化電路，見圖5.14。
圖中T3和T4管為鏡像電流源，作為差放管T1、T2的負載。
(1) 在兩輸入端均接地的情況下，四只晶體管中的電流為靜態工作點電流，假若完全相等，即Ic1 = Ic2 = Ic3 = Ic4 ，則輸出電流I0 = 0。
(3) 在輸入共模信號的情況下，四只晶體管增加(或減少)的電流完全一致，于是共模輸出電流I0 =0，這和差分放大器雙端輸出時共模輸出電壓為零的情況一樣。
差分放大器的單端化電路被集成運算放大器普遍地采用。
