有源負載基本電路【圖】
(2016/3/31 0:44:00)
電流源組成的有源負載的兩種基本電路
有源負載的兩種基本電路

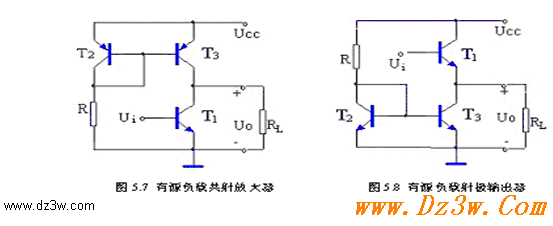

電流源作為有源負載有兩種基本電路，分別是有源負載共射放大器（如圖5.7）和有源負載射極輸出器（如圖5.8）。在這兩圖中，電流源作為放大管的負載電阻，提供給放大管的靜態直流工作電流。通常電流源的動態（交流）輸出電阻遠大于負載電阻，于是放大管輸出的動態（交流）電流幾乎全部進入負載，提高了放大器的動態增益。

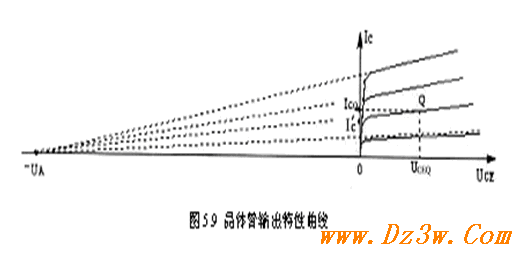

雙極型晶體管輸出特性曲線如圖5.9所示。
由于集電結反偏電壓UCB的變化使得基區寬度發生變化，此稱之為基區寬度調制效應，于是放大區的特性曲線發生傾斜，將這些傾斜線向左延伸，交于UCE軸上的一點，此點電壓稱歐拉電壓，記作UA。通常雙極型管的歐拉電壓約為100V以上。由晶體管的輸出電阻的定義可得：
有源負載的兩種基本電路
電流源作為有源負載有兩種基本電路，分別是有源負載共射放大器（如圖5.7）和有源負載射極輸出器（如圖5.8）。在這兩圖中，電流源作為放大管的負載電阻，提供給放大管的靜態直流工作電流。通常電流源的動態（交流）輸出電阻遠大于負載電阻，于是放大管輸出的動態（交流）電流幾乎全部進入負載，提高了放大器的動態增益。
雙極型晶體管輸出特性曲線如圖5.9所示。
由于集電結反偏電壓UCB的變化使得基區寬度發生變化，此稱之為基區寬度調制效應，于是放大區的特性曲線發生傾斜，將這些傾斜線向左延伸，交于UCE軸上的一點，此點電壓稱歐拉電壓，記作UA。通常雙極型管的歐拉電壓約為100V以上。由晶體管的輸出電阻的定義可得：
