MAX4374與MAX4375的差別及典型應用電路
MAX4374與MAX4375的差別及典型應用電路
MAX4374與MAX4375的差別及典型應用電路

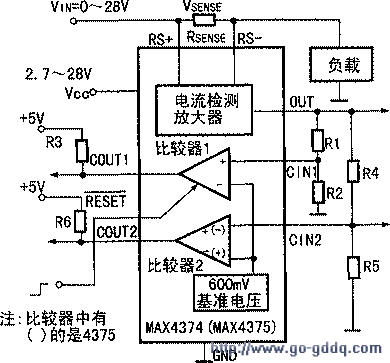

MAX4374與MAX4375的差別是輸入端符號不同，如圖所示。圖中R3、R6是兩個比較器上拉電阻，R1、R2及R4、R5是確定電流上限及下限的分壓電阻，RSENSE是電流檢測電阻。比較器2中有括號的是MAX4375的輸入端(+表示同相端，一表示反相端)。
