兩種基本采樣電路

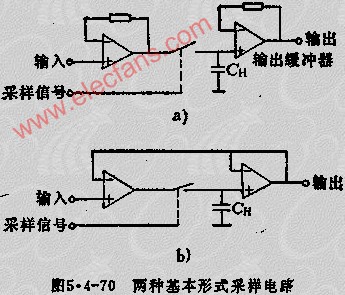

采樣電路有兩種基本形式，如圖5.4-70所示。圖A中所示的電路是簡單的開環、快速、高輸入阻抗的形式；圖B中所示電路在采樣期間，保持電容包含在反饋環路中具有較高采樣精度和線性度的形式。保持電容的介質吸收是精密采樣保持電路中的一個重要誤差來源。通常聚苯乙烯和聚四氟乙烯都是滯后非常小的介質，可選用這類介質的電容作保持電容。
兩種基本采樣電路
采樣電路有兩種基本形式，如圖5.4-70所示。圖A中所示的電路是簡單的開環、快速、高輸入阻抗的形式；圖B中所示電路在采樣期間，保持電容包含在反饋環路中具有較高采樣精度和線性度的形式。保持電容的介質吸收是精密采樣保持電路中的一個重要誤差來源。通常聚苯乙烯和聚四氟乙烯都是滯后非常小的介質，可選用這類介質的電容作保持電容。
