準互補推挽功率放大電路

準互補推挽功率放大電路

1.復合管的構成

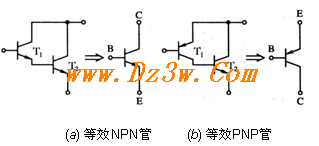

圖6.11為復合管的兩種形式。圖(a)為兩只NPN管等效一只NPN管，這種復合接法稱為達林頓接法；圖(b)中T1為PNP管，T2為NPN管，二者等效一只PNP管。可見，復合管的類型取決于第一個晶體管的類型。在構成復合管時應保證兩管的基極電流能流通，而且第一管的集電極不能和第二管的發射極接在一起，以免集電極電壓受發射極電壓的鉗制。

2.準互補推挽電路

圖6.12所示是一準互補OTL電路，圖中T1、T3等效為NPN管，T2、T4等效為PNP管。T3、T4是同類晶體管，不具互補性；互補作用是靠T1、T2實現的，這畢竟和完全互補不同，故稱為準互補。
