LED背光驅動芯片TPS7510x 簡介

LED背光驅動芯片TPS7510x簡介

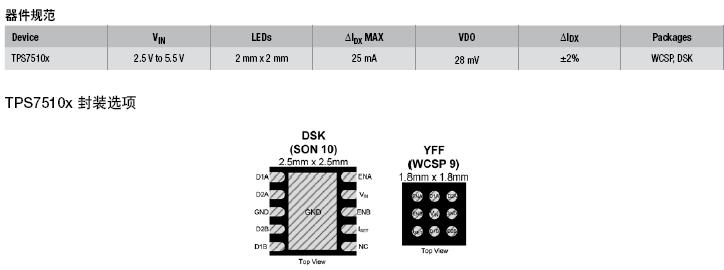

描述 TPS7510x 線性低壓降 (LDO) LED 電流源專門針對小鍵區及導航盤等低功耗LED 背光應用而精心優化。該器件可為多達 4 個非匹配的 LED (兩個 LED 為一組，共兩組，均為共陰極結構) 提供恒定電流。在不具備外部電阻器的情況下，電流源默認為出廠時設定，預設電流電平的誤差精度為 ±0.5% (典型值)。可選的外部電阻器可用于設置具有更高誤差精度的用戶可編程值的初始亮度。亮度控制可通過向每個啟用引腳輸入 (PWM) 信號來實現從關閉到全亮的調整。每組均有獨立的啟用與亮度控制功能，但所有 4 個通道的電流匹配是同時完成的。 輸入電源范圍理想適用于單體鋰離子電池供電的設備，TPS7510x 可為每個 LED 提供高達 25mA 的電流。由于無需采用內部開關信號，因而避免了電磁干擾 (EMI)的影響。TPS7510x 采用超小型 9 焊球0.4 毫米焊球間距芯片級封裝 (WCSP)與 2.5 毫米 x 2.5 毫米的 10 引腳 SON兩種封裝版本，這種超小型的緊湊型整體解決方案尺寸使其非常適用于移動手持終端與便攜式背光照明等應用領域。

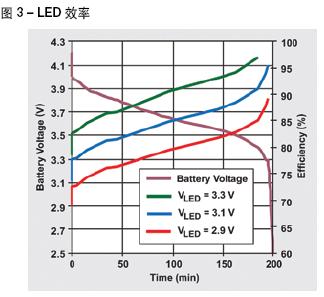

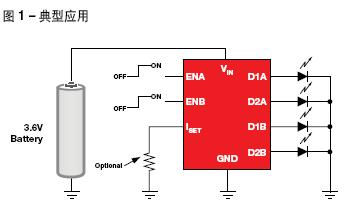

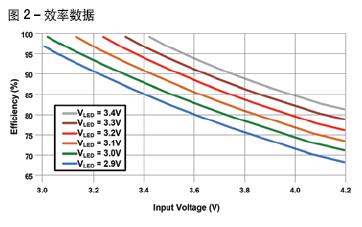

初看起來，采用線性 LDO 電路驅動LED 可能有些不實用，因?yàn)榫�性穩壓器向來以低效率著稱。但是，通常我們對 LDO 的效率存在誤解。LDO 的效率完全取決于輸入／輸出電壓比。因此，驅動白光 LED (WLED) 的效率會非常高。例如，通過 3.6V 鋰離子電池輸入驅動 3V WLED 意味著可實現高達83% 的 LED 效率。圖 1 顯示了 TPS75105 的典型應用。注意，該器件無需外部組件即能驅動WLED。整個解決方案不但非常緊湊小巧，而且性價比也非常高。圖 2 顯示了在鋰離子電池電壓范圍內實現的幾種不同 WLED 正向電壓條件下 TPS75105 的效率據。TPS75105 的LED 效率等同甚或優于其他的 WLED 驅動器解決方案。圖 3 演示了在鋰離子電池的放電曲線范圍內 TPS7510x 的 LED 效率。對于三條曲線而言，整個放電范圍內的平均效率超過 80%。當 VLED＝3.3V 時，效率可高達 90%。
