快速開關二極管
BAV99,BAV99W引腳圖及參數
快速開關二極管BAV99,BAV99W引腳圖及參數
電氣特性：
BAV99,BAV99W引腳圖及參數快速開關二極管BAV99,BAV99W引腳圖及參數

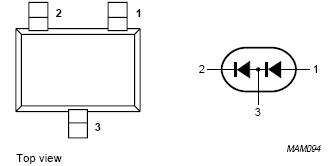

快速開關二極管BAV99,BAV99W引腳圖
快速開關二極管BAV99,BAV99W引參數
最大額定值：
Characteristic 參數
| 符號
| 數值
| 單位
| |
Non-Repetitive Peak Reverse Voltage 非重復峰值反向電壓
| VRM
| 100
| V
| |
Peak Repetitive Reverse Voltage Working Peak Reverse Voltage DC Blocking Voltage 峰值重復反向電壓峰值反向工作電壓直流阻斷電壓
| VRRM VRWM VR
| 75
| V
| |
Forward Continuous Current 正向連續電流
| IF
| 300
| mA
| |
Average Rectified Output Current平均整流輸出電流
| IO
| 150
| mA
| |
Peak Forward Surge Current @t<1.0μs 峰值正向浪涌電流
| IFSM
| 2.0
| A
| |
Power Dissipation 功耗
| Pd
| BAV99W
| 200
| mW
|
BAV99
| 350
| |||
Typical Thermal Resistance, Junction to Ambient Air 典型的熱電阻，結對環境空氣
| RθJA
| BAV99W
| 625
| K/W
|
BAV99
| 357
| |||
Operating and Storage Temperature Range 操作和儲存溫度范圍
| Tj, TSTG
| -65 to +150
| ℃
| |
電氣特性：
Characteristic 參數
| 符號
| 最小
| 最大
| 單位
| Test Condition 測試條件
|
Forward Voltage 正向電壓
| VF
| —
| 0.855
| V
| @IF = 10mA
|
-
| 1.0
| V
| @IF = 50mA
| ||
Reverse Leakage Current 反向漏電流
| IR
| —
| 2.5
| μA
| @VR = 75V
|
Junction Capacitance 結電容
| Cj
| —
| 2
| pF
| VR = 0V, f = 1.0MHz
|
Reverse Recovery Time 反向恢復時間
| trr
| —
| 6
| nS
| IF=IR=10mA,IRR=0.1xIR,RL=100.
|
