NPN達林頓三極管
TIP120,TIP121和
TIP122參數
NPN達林頓三極管TIP120,TIP121和TIP122參數
TIP120,TIP121和TIP122參數NPN達林頓三極管TIP120,TIP121和TIP122參數
TIP120，TIP121和TIP122 NPN達林頓功率晶體管,采用TO-220塑料封裝。與互補類型PNP三極管的TIP125，TIP126和TIP127可成對使用。
圖2是TIP120，TIP121和TIP122 NPN三極管的內部圖
圖3是TIP125，TIP126和TIP127 PNP三極管的內部圖。中文資料參數838電子
圖1 TIP120,TIP121,TIP122引腳圖

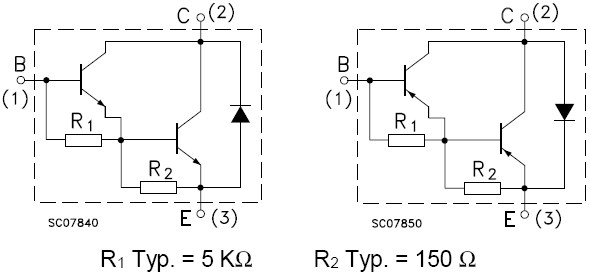

圖2 TIP120，TIP121和TIP122 圖3 TIP125，TIP126和TIP127內部結構
符號
| 參數
| 極性
| 數值
| 單位
| ||
NPN
| TIP120
| TIP121
| TIP122
| |||
PNP
| TIP125
| TIP126
| TIP127
| |||
VCBO
| 集電極-基極電壓(IE = 0)
| 60
| 80
| 100
| V
| |
VCEO
| 集電極-發射極電壓(IB = 0)
| 60
| 80
| 100
| V
| |
VEBO
| 發射極-基極電壓(IC = 0)
| 5
| V
| |||
IC
| 集電極電流
| 5
| A
| |||
ICM
| 集電極峰值電流
| 8
| A
| |||
IB
| 基極電流
| 0.1
| A
| |||
Ptot
| 耗散功率
| Tcase≤25℃
| 65
| W
| ||
Tamb≤25℃
| 2
| W
| ||||
Tstg
| 貯藏溫度
| -60 - 150
| ℃
| |||
Tj
| 最高工作結溫
| 150
| ℃
| |||
hFE
| 放大倍數
| 1000
| ||||
