【圖】小功率NPN三極管2N5550/2N5551主要參數
(2023/4/4 0:02:00)
小功率NPN三極管2N5550/2N5551主要參數
2N5550/2N5551主要參數
2N5550/2N5551主要參數

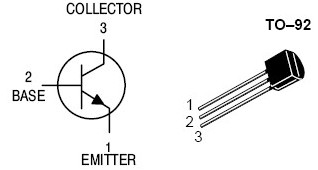

三極管2N5550/2N5551引腳排列圖
圖 2N5550/2N5551外形及引腳圖
2N5550/2N5551 NPN小功率三極管,可與2N5400/2N5401 PNP管做互補對稱管.
2N5550/2N5551主要參數
2N5550 電流增益帶寬積100-300MHZ 放大倍數 60-250
2N5551 電流增益帶寬積100-300MHZ 放大倍數 80-250
參數 管腳838電子
| 符號
| 2N5550
| 2N5551
| 單位
| |
集電極-發射極電壓
| VCEO
| 140
| 160
| V
| |
集電極-基極電壓
| VCBO
| 160
| 180
| V
| |
發射極-基極電壓
| VEBO
| 6.0
| V
| ||
集電極電流-連續
| Ic
| 600
| mA
| ||
器件耗散
| @ TA = 25℃
| PD
| 625
| mW
| |
Derate above 25℃
| 5.0
| mW/℃
| |||
操作和存儲結溫范圍
| TJ,Tstg
| –55 to +150
| ℃
| ||
