PNP小功率三極管2N2907/2N2907A參數
PNP小功率三極管2N2907/2N2907A參數
PNP小功率三極管2N2907/2N2907A參數

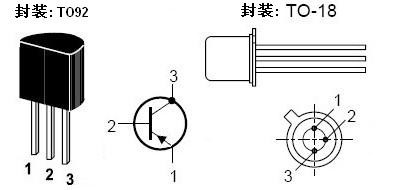

圖 2N2907/2N2907A外形及引腳圖
2N2907/2N2907A PNP小功率三極管,封裝形式有TO-18，TO92兩種.
可與2N2222/2N2222A NPN管做互補對稱管使用.
2N2907 電流增益帶寬積(ft) 最小200MHZ 放大倍數 100-300
2N2907A 電流增益帶寬積(ft) 最小200MHZ 放大倍數 100-300
參數 管腳838電子
| 符號
| 2N2907
| 2N2907A
| 單位
| |
集電極-發射極電壓
| VCEO
| 40
| 60
| V
| |
集電極-基極電壓管腳排列
| VCBO
| 60
| V
| ||
發射極-基極電壓
| VEBO
| 5
| V
| ||
集電極電流-連續
| Ic
| 600
| mA
| ||
器件耗散
| @ TA = 25℃
| PD
| 625
| mW
| |
操作和存儲結溫范圍
| TJ,Tstg
| –55 to +150
| ℃
| ||
