【圖】中功率NPN三極管TIP41,TIP41A/B/C參數
(2023/4/4 0:05:00)
中功率NPN三極管
TIP41,TIP41A/B/C參數
中功率NPN三極管TIP41,TIP41A/B/C參數
TIP41,TIP41A/B/C參數中功率NPN三極管TIP41,TIP41A/B/C參數
TIP41,TIP41A,TIP41B,
TIP41C NPN 中功率三極管,可與PNP三極管TIP42作互補對稱管使用(點擊查看：中功率PNP三極管TIP42,TIP42A/B/C主要參數).

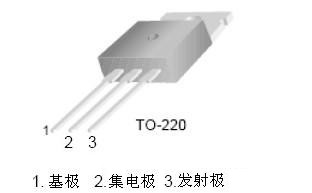

圖 TIP41引腳圖及外形
TIP41主要參數:
TIP41 電流增益帶寬積(ft) 最小3MHZ 放大倍數 30-75
參數 管腳838電子
| 符號 | TIP41 | TIP41A | TIP41B | TIP41C | 單位 | |
| 集電極-發射極電壓 | VCEO | 40 | 60 | 80 | 100 | V | |
| 集電極-基極電壓 | VCBO | 40 | 60 | 80 | 100 | V | |
| 發射極-基極電壓 | VEBO | 5 | V | ||||
| 集電極電流-連續 | Ic | 6 | A | ||||
| 集電極電流-峰值 | Icp | 10 | A | ||||
| 基極電流 | IB | 2 | A | ||||
| 集電極發射極飽和電壓 | VCE(sat) | VoltageIC = 6A, IB = 600mA | 1.5V | V | |||
| 器件耗散 | TA =25℃ | PD | 65 | W | |||
| 操作和存儲結溫范圍 | TJ,Tstg | –65 to +150 | ℃ | ||||
