【圖】NPN三極管2N2222/2N2222A參數
(2023/4/5 0:02:00)
2N2222/2N2222A 是一小功率NPN三極管,封裝形式有TO-18，TO92兩種封裝如下頁所示。
可與2N2907/2N2907A PNP管做互補對稱管使用.
可與2N2907/2N2907A PNP管做互補對稱管使用.
2N2222 電流增益帶寬積 最小250MHZ 放大倍數 100-300
2N2222A 電流增益帶寬積 最小250MHZ 放大倍數 100-300
參數 管腳 | 符號 | 2N2222 | 2N2222A | 單位 | |
集電極-發射極電壓 | VCEO | 30 | 40 | V | |
集電極-基極電壓 | VCBO | 60 | 75 | V | |
發射極-基極電壓 | VEBO | 5 | 6 | V | |
集電極電流-連續 | Ic | 600 | mA | ||
器件耗散 | @ TA = 25℃ | PD | 625 | mW | |
操作和存儲結溫范圍 | TJ,Tstg | –55 to +150 | ℃ | ||

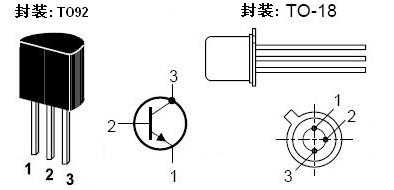

外形及引腳圖
2N2222/2N2222A 是一小功率NPN三極管,封裝形式有TO-18，TO92兩種封裝如下圖所示。
