三極管
BC337,BC338參數
三極管BC337,BC338參數
BC337,BC338為NPN小功率三極管,現在有很多公司出品,它們的引腳排列,性能基本相同.與BC337,BC338對稱的互補晶體管型號為,TO-226_straightlead.jpg)
BC327,BC328(極性:PNP)
BC337,BC338參數三極管BC337,BC338參數
BC337,BC338為NPN小功率三極管,現在有很多公司出品,它們的引腳排列,性能基本相同.與BC337,BC338對稱的互補晶體管型號為
BC327,BC328(極性:PNP)
代換型號：
代換可用
2N2222,,TO-226_straightlead.jpg)
2N3904,C8050,8050SS等等.
BC337,BC338放大倍數:
在要求高的電路要注意放大倍數的選取.
BC337/BC338后面的后綴號16,25,40表示放大倍數.
BC337 16/BC338 16: 100-250
BC337 25/BC338 25: 160-400
BC337 40/BC338 40: 250-600
BC337/BC338 電氣參數:838電子
集電極-發射極電壓: 45V (BC338 25V)
集電極-基極電壓: 50V (BC338 30V)
發射極-基極電壓: 5V
集電極電流: 800 mA
器件耗散功率: 625 mW
集電極發射極飽和電壓: 0.7V
工作頻率: 100MHZ 有的公司能達到200MHZ

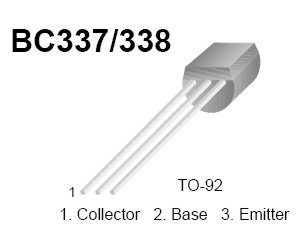

BC337,BC338外形及引腳排列圖片
