七段LED數碼管引腳排列圖及參數

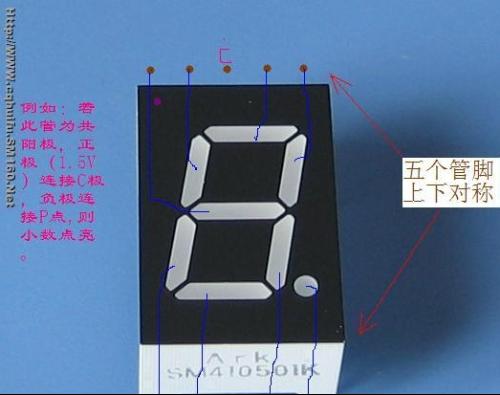

七段數碼管如下圖所示，根據其結構的不同，可分為共陽極數碼管和共陰極數碼管兩種。根據管腳資料，您可以判斷使用的是何總接口類型.

LED 數碼管中各段發光二極管的伏安特性和普通二極管類似，只是正向壓降較大，正向電阻也較大。在一定范圍內，其正向電流與發光亮度成正比。由于常規的數碼管起輝電流只有1～2 mA，最大極限電流也只有10～30 mA，所以它的輸入端在5 V電源或高于TTL高電平(3.5 V)的電路信號相接時，一定要串加限流電阻，以免損壞器件。

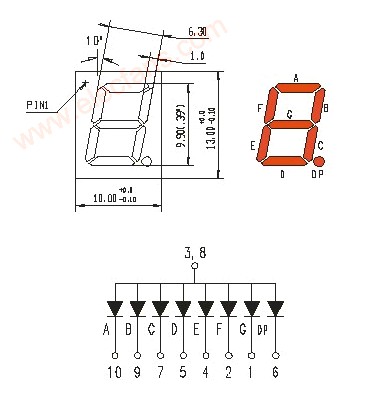

七段LED數碼管引腳

數碼管使用條件：

a、段及小數點上加限流電阻

b、使用電壓：段：根據發光顏色決定； 小數點：根據發光顏色決定

c、使用電流：靜態：總電流 80mA（每段 10mA）；動態：平均電流 4-5mA 峰值電流 100mA

數碼管使用注意事項說明：

（１）數碼管表面不要用手觸摸，不要用手去弄引角；

（２）焊接溫度：２６０度；焊接時間：５Ｓ

（３）表面有保護膜的產品,可以在使用前撕下來。
