放大器反饋電路的基本概念
放大器反饋的基本概念
什么叫反饋
反饋的概念，就是將放大器的輸出量(電流或電壓)，通過一定的網絡，回送到放大器的輸入回路，并同輸入信號一起參與對放大器的輸入控制作用，從而使放大器的某些性能獲得有效改善的過程。
1.負反饋穩定靜態工作點
如圖4.1所示

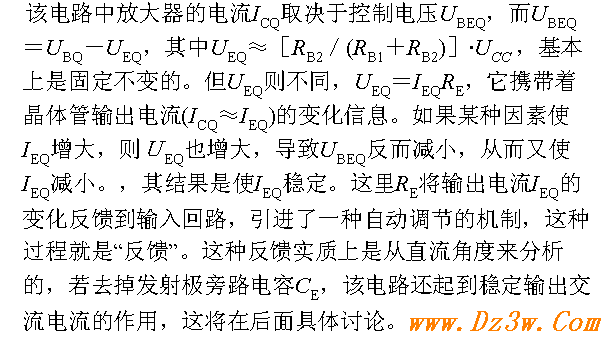

該電路中放大器的電流ICQ取決于控制電壓UBEQ，而UBEQ＝UBQ－UEQ，其中UEQ≈［RB2／(RB1＋RB2)］·UCC ，基本上是固定不變的。但UEQ則不同，UEQ＝IEQRE，它攜帶著晶體管輸出電流(ICQ≈IEQ)的變化信息。如果某種因素使IEQ增大，則ＵEQ也增大，導致UBEQ反而減小，從而又使IEQ減小。，其結果是使IEQ穩定。這里RE將輸出電流IEQ的變化反饋到輸入回路，引進了一種自動調節的機制，這種過程就是“反饋”。這種反饋實質上是從直流角度來分析的，若去掉發射極旁路電容CE，該電路還起到穩定輸出交流電流的作用，這將在后面具體討論。

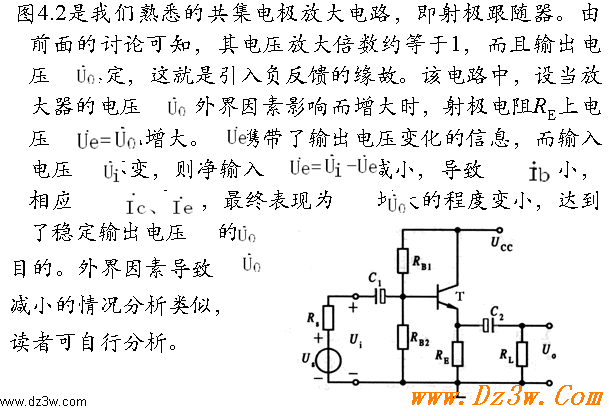

2.負反饋穩定輸出電壓(射極輸出器電路)
放大器反饋的基本概念
什么叫反饋
反饋的概念，就是將放大器的輸出量(電流或電壓)，通過一定的網絡，回送到放大器的輸入回路，并同輸入信號一起參與對放大器的輸入控制作用，從而使放大器的某些性能獲得有效改善的過程。
1.負反饋穩定靜態工作點
如圖4.1所示
該電路中放大器的電流ICQ取決于控制電壓UBEQ，而UBEQ＝UBQ－UEQ，其中UEQ≈［RB2／(RB1＋RB2)］·UCC ，基本上是固定不變的。但UEQ則不同，UEQ＝IEQRE，它攜帶著晶體管輸出電流(ICQ≈IEQ)的變化信息。如果某種因素使IEQ增大，則ＵEQ也增大，導致UBEQ反而減小，從而又使IEQ減小。，其結果是使IEQ穩定。這里RE將輸出電流IEQ的變化反饋到輸入回路，引進了一種自動調節的機制，這種過程就是“反饋”。這種反饋實質上是從直流角度來分析的，若去掉發射極旁路電容CE，該電路還起到穩定輸出交流電流的作用，這將在后面具體討論。
2.負反饋穩定輸出電壓(射極輸出器電路)
4.1.2 反饋放大器的基本框圖和一般表達式
1.基本框圖

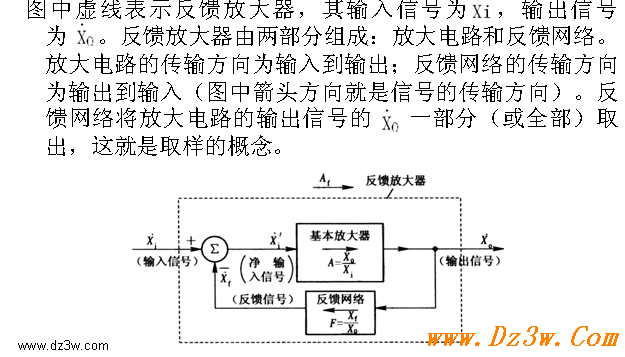

我們將反饋放大器抽象為如圖4.3所示的方框圖。

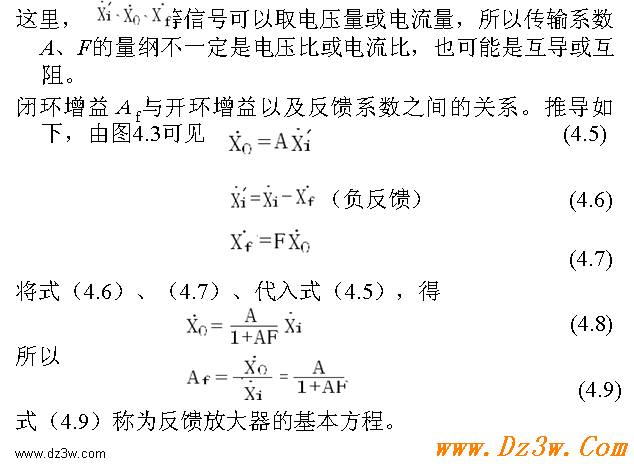

2.反饋放大電路的一般表達式
由反饋放大電路的基本框圖中的一些基本量我們定義如下：

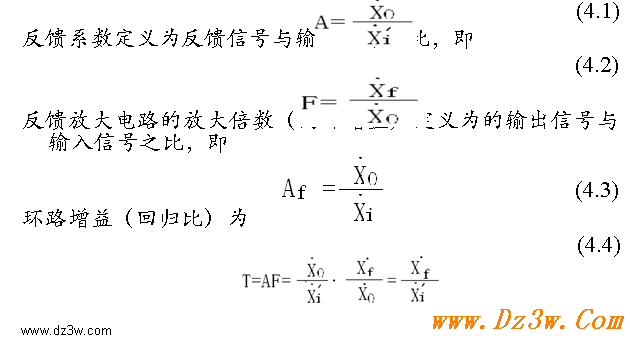

基本放大電路的開環增益（開環放大倍數）定義為輸出信號與凈輸入信號之比，即

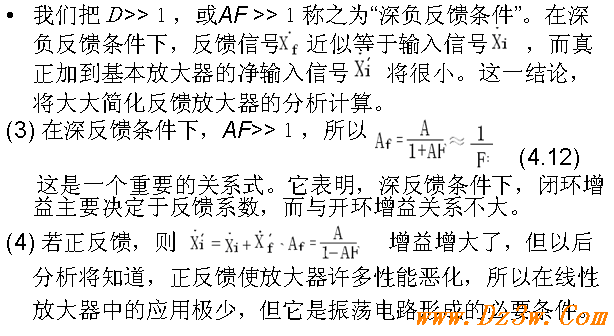

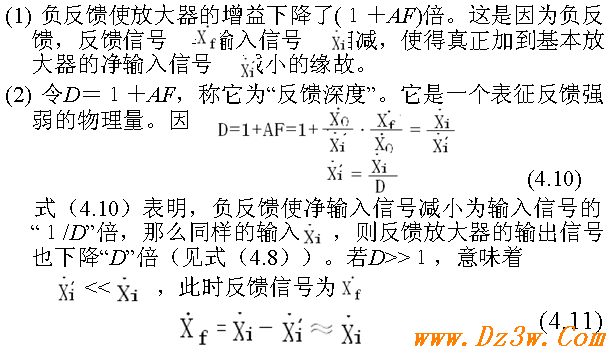

負反饋放大電路的一些主要特性
