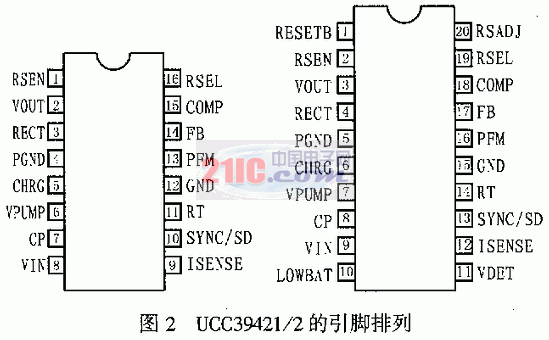

UCC39421/2采用雙列20/16引腳封裝，其引腳排列如圖2所示。各引腳功能如下：

COMP：誤差放大器輸出端。應用時此端與地之間應連接一阻容串聯補償網絡；

CHRG：N溝道MOSFET柵極驅動輸出。應用時此端可直接與MOSFET柵極相連；

CP：電荷泵輸入端。當使用電荷泵時，CP與泵電容相連；不使用電荷泵電路時，CP接GND；

FB：誤差放大器反饋信號輸入端。應用時此端通常連在VOUT與GND之間的電阻分壓器上；

GND：控制器信號地；

ISENSE：電流檢測放大器輸入；

LOWBAT：比較器輸入。當VDET引腳電壓高于1.25V時，此端輸出為低電平；



PFM：PFM（脈沖頻率調制）模式門限編程引腳。將此腳連到FB或VOUT引腳的電阻分壓器上可設置PFM的門限。不用此功能時，應將PFM與GND相連；

PGND：控制器功率地；

RECT：同步整流器輸出。使用時此腳可與P溝道或N溝道MOSFET的柵極直接相連，亦可通過一個廉價的電阻與MOSFET的柵極相連；

RSEN：同步整流器轉換端。在升壓模式，此端通過一只1kΩ電阻與二只MOSFET管相連，并與電感的一端相連；在回掃和SEPICF時，此端通過只1kΩ電阻與同步整流器MOSFET的漏極和耦合電感的付邊繞組連接處相連；

RSADJ：復位延時電容連接端。使用時從此腳到GND應連一個延時電容（UCC39421無此引腳）；

RSEL：同步整流使用N溝道或P溝道MOSFET選擇端。當RSEL與GND相連（低電平）時，同步整流器使用N溝道MOSFET；當RSEL與VIN相連（高電平）時，同步整流器用P溝道MOSFET；

RESET：復位信號輸出端（UCC39421無此腳）；



RT：振蕩電阻連接端。應用中，此端到GND之間應連一電阻，以決定內部振蕩器的振蕩頻率。振蕩電阻RT與內部振蕩器的振蕩頻率f0之間的關系為：

f0(MHz)=50/RT(kΩ)

SYNC/SD：同步/關斷輸入。其作用是使控制器的開關頻率與內部時鐘頻率同步或關閉控制器。

VPUMP：電荷泵輸出。應用時此腳與地位連接一只1μF電容。

VOUT：控制器輸出引腳；

VIN：電源輸入引腳。應用時此腳與GND之間應連一只0.1μF的去耦電容；

VDET：低電池電壓檢測輸入端（UCC39421無此引腳）。
