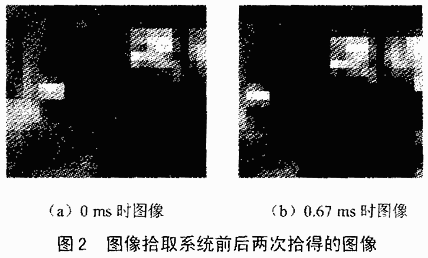

HDNS2000是安捷倫推出的高性能的光學感測芯片，它的內部包含三個基本模塊：圖像拾取系統、DSP處理器、PS/2或四狀態輸出轉換器，如圖1所示。在HDNS2000芯片的底部有一個感光眼，如同一個小型的攝像頭，不斷地對物體表面進行拍照，接著將前后兩次的圖像送入DSP中進行處理，以判斷物體移動的方向和大小，最后將數據轉化為PS/2格式或者以兩通道四狀態格式輸出。圖2中的與分別為芯片前后兩次拾取的圖像。比較圖2中的和可以看出，物體向左下方移動了一點。

HDNS2000的圖像拾取系統每秒鐘可以拾取1500張圖像，可以精確地測量最高30.48 cm/s（12 英寸/s）的運動，解析度為400點每英寸。

1.2 引腳介紹

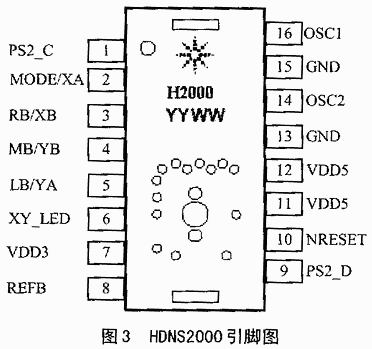

HDNS2000的主要引腳框圖如圖3所示。

PS2_C：PS/2接口的時鐘端。

MODE/XA：復用引腳，接高電平時表示選擇PS/2模式；否則，為XA輸出。

RB/XB：復用引腳，PS/2模式時為鼠標右鍵輸入；否則，為XA輸出。

MB/YB：復用引腳，PS/2模式時為鼠標中鍵輸入；否則，為YB輸出。

LB/YA：復用引腳，PS/2模式為鼠標左鍵輸入；否則，為YA輸出。

XY_LED：激光LED控制輸出，在物體長時間不移動時，HDNS2000可以控制LED關閉，以節約能量。

VDD3：3.3 V直流電源輸入。

REFB：內部參考引腳，通過電容與VDD3相連。

PS2_D ：PS/2接口的數據端。

NRESET：低電平復位引腳。

VDD5：5 V直流電源輸入。

GND：電源地。

OSC2：晶振輸出。

OSC1：晶振輸入，外接18.432 MHz晶振。
