乙類互補對稱功率放大器（OCL功放電路）原理及特點
乙類互補對稱功率放大器（OCL功放電路）原理及特點詳解
1.OCL電路組成及工作原理

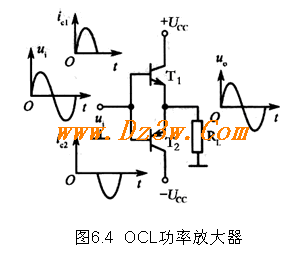

乙類互補對稱功放是由兩個射極輸出器，如圖6.4所示。由于管子T1和T2發射結都未加偏置，故當輸入信號ui=0時，兩個管子都截止，即工作于乙類狀態。
很明顯，當輸入信號為正半周時，T1導通T2截止，輸出電流ie通過負載RL；而在負半周時，T2導通T1截止，輸出電流 通過負載RL，波形如圖所示，可見，利用兩只特性對稱的反型管子（一個為NPN型，另一個為PNP型），把它們的基極相連作為輸入，射極相連作為輸出。在輸入信號的作用下，T1和T2輪流導通，每管各承擔半個周期的放大任務，就像兩個人拉鋸似的，你推我拉（挽），所以把這種工作方式稱為推挽方式。
在電路中，由于T1、T2互相對稱，交替工作，相互補充，共同完成放大功能，所以稱該電路為乙類互補對稱功率放大電路。這種電路又稱為無輸出電容的功率放大電路，即OCL（Output Capacitor Less）電路。
2.OCL電路性能分析
功率放大器在工作時，信號的作用范圍將進入晶體管的非線性區，甚至工作于強非線性區內。所以晶體管不能近似等效為一個線性器件了，因此，通常都采用圖解法來分析。

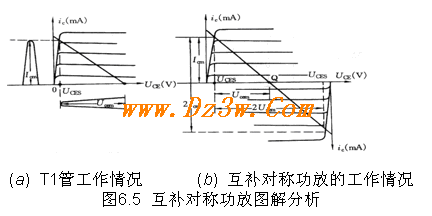

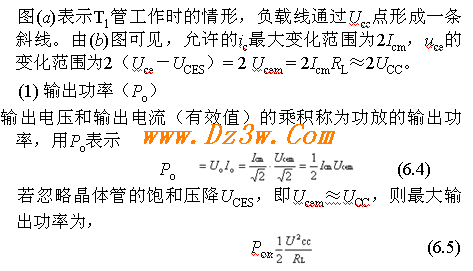

為了便于分析，假設T1與T2管的特性完全相同，且將T2管的特性曲線倒置在T1管的右下方，并令二者在Q點，即uce=Ucc處重合，形成T1和T2管的合成曲線，如圖6.5所示。
(2) 電源供給功率(PE)

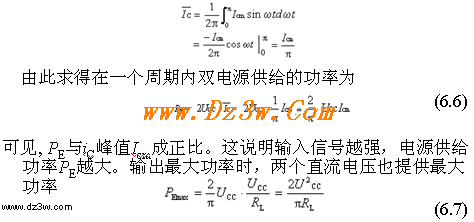

在乙類互補對稱功放中，當無信號輸入時,兩管集電極電流ICQ均為零，電源不提供功率，此時PE=0。在有信號輸入時，兩管交替工作，這時電源將提供功率，而且隨輸入信號的增強，集電極電流iC1及iC2幅度的增長，電源提供的功率要增加，欲計算電源供給功率，就必須求出通過單電源的電流平均值（即直流分量）。如輸入信號為正弦波，則
(3) 管耗（PC）
電源供給功率一部分轉換成有用功率輸出了，而另一部分則以發熱的形式消耗在晶體管上。因此，電源供給功率與輸出功率之差，就是集電極管耗，又稱管耗，用PC表示。兩個管子的總管耗為
PC = PE－Po (6.8)
每只功率管的管耗為
PC1 = PC2 =1/2(PE－Po) (6.9)

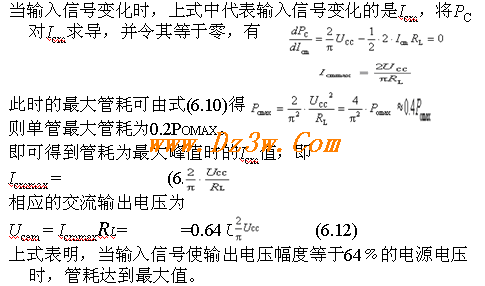

必須指出，乙類互補對稱功放，在輸出最大功率時，管耗并不是最大。也就是說，集電極最大管耗不是出現在輸出最大功率時，這是因為當輸入信號的大小變化時，輸出功率和電源供給功率都在變化，所以它們的差值，即管耗亦在隨輸入信號變化，其規律為
(4) 效率（ η ）
輸出功率Po與電源供給功率PE的比值稱為晶體管集電極的轉換效率，用表示。
η=Po/Pe (6.13)
當晶體管輸出最大功率時，由于Ucem≈Ucc, 所以這時的轉換效率也最高
ηmax=∏/4=75% (6.14)
實際上，在考慮飽和壓降與穿透電流等因素后，晶體管的轉換效率會有所降低，通常為60﹪左右，但總比甲類功放要高得多。
(5) 功率管的耐壓

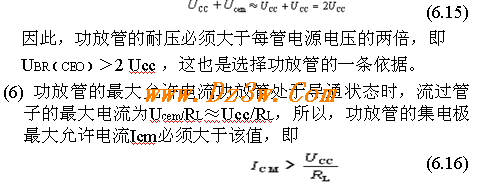

在有激勵信號且乙類推挽放大器其中一管處于截止狀態時，功放管集電極與發射極之間承受的反向電壓較大，它等于電源電壓和輸出電壓幅度之和。當Ucem≈Ucc時，反向電壓最大，即
乙類互補對稱功率放大器（OCL功放電路）原理及特點詳解
1.OCL電路組成及工作原理
乙類互補對稱功放是由兩個射極輸出器，如圖6.4所示。由于管子T1和T2發射結都未加偏置，故當輸入信號ui=0時，兩個管子都截止，即工作于乙類狀態。
很明顯，當輸入信號為正半周時，T1導通T2截止，輸出電流ie通過負載RL；而在負半周時，T2導通T1截止，輸出電流 通過負載RL，波形如圖所示，可見，利用兩只特性對稱的反型管子（一個為NPN型，另一個為PNP型），把它們的基極相連作為輸入，射極相連作為輸出。在輸入信號的作用下，T1和T2輪流導通，每管各承擔半個周期的放大任務，就像兩個人拉鋸似的，你推我拉（挽），所以把這種工作方式稱為推挽方式。
在電路中，由于T1、T2互相對稱，交替工作，相互補充，共同完成放大功能，所以稱該電路為乙類互補對稱功率放大電路。這種電路又稱為無輸出電容的功率放大電路，即OCL（Output Capacitor Less）電路。
2.OCL電路性能分析
功率放大器在工作時，信號的作用范圍將進入晶體管的非線性區，甚至工作于強非線性區內。所以晶體管不能近似等效為一個線性器件了，因此，通常都采用圖解法來分析。
為了便于分析，假設T1與T2管的特性完全相同，且將T2管的特性曲線倒置在T1管的右下方，并令二者在Q點，即uce=Ucc處重合，形成T1和T2管的合成曲線，如圖6.5所示。
(2) 電源供給功率(PE)
在乙類互補對稱功放中，當無信號輸入時,兩管集電極電流ICQ均為零，電源不提供功率，此時PE=0。在有信號輸入時，兩管交替工作，這時電源將提供功率，而且隨輸入信號的增強，集電極電流iC1及iC2幅度的增長，電源提供的功率要增加，欲計算電源供給功率，就必須求出通過單電源的電流平均值（即直流分量）。如輸入信號為正弦波，則
(3) 管耗（PC）
電源供給功率一部分轉換成有用功率輸出了，而另一部分則以發熱的形式消耗在晶體管上。因此，電源供給功率與輸出功率之差，就是集電極管耗，又稱管耗，用PC表示。兩個管子的總管耗為
PC = PE－Po (6.8)
每只功率管的管耗為
PC1 = PC2 =1/2(PE－Po) (6.9)
必須指出，乙類互補對稱功放，在輸出最大功率時，管耗并不是最大。也就是說，集電極最大管耗不是出現在輸出最大功率時，這是因為當輸入信號的大小變化時，輸出功率和電源供給功率都在變化，所以它們的差值，即管耗亦在隨輸入信號變化，其規律為
(4) 效率（ η ）
輸出功率Po與電源供給功率PE的比值稱為晶體管集電極的轉換效率，用表示。
η=Po/Pe (6.13)
當晶體管輸出最大功率時，由于Ucem≈Ucc, 所以這時的轉換效率也最高
ηmax=∏/4=75% (6.14)
實際上，在考慮飽和壓降與穿透電流等因素后，晶體管的轉換效率會有所降低，通常為60﹪左右，但總比甲類功放要高得多。
(5) 功率管的耐壓
在有激勵信號且乙類推挽放大器其中一管處于截止狀態時，功放管集電極與發射極之間承受的反向電壓較大，它等于電源電壓和輸出電壓幅度之和。當Ucem≈Ucc時，反向電壓最大，即
