光電耦合器4TLP521-4參數及特點
光電耦合器4TLP521-4參數及特點
光電隔離模塊TLP521-4(GB)是一款具有完整基極一 發射極的性能優良的固定延時光電耦合器，它具有最優轉換速度、高溫性能等特點。該器件主要特性：電流轉換率為100%～500%；隔離電壓為2500Vrms (min)；發射一接收電壓為55V(min)；泄漏電流為lOuA(max)(Ta=85攝氏度)；最小轉換時間為42us。

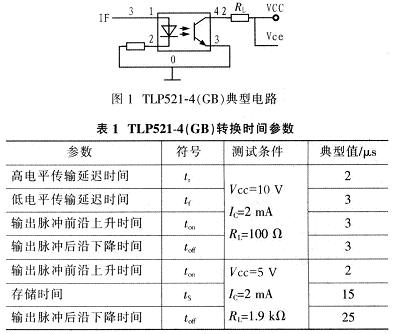

TLP521-4(GB)的典型電路如圖1所示，具體的轉 換時間參數見表1。由表1可知，TLP521_4(GB)最大傳輸延遲時間為42us，系統需要在1ms內完成8個字節的讀或?qū)懀畲髠鬏斞舆t時間已滿足電路傳輸延遲時間 的水平，因而在傳輸速度上完全能夠滿足長線傳輸?shù)囊蟆Ｍㄟ^(guò)對其輸入端的控制，可使光耦按工作需要打開或關閉。當在輸入控制端加高電平時，光耦正常 工作。將輸入端信號耦合到輸出端，而當在輸入控制端加低電平時，其輸出端集電極開路三極管截止，對外呈高阻態。
光電耦合器4TLP521-4參數及特點
光電隔離模塊TLP521-4(GB)是一款具有完整基極一 發射極的性能優良的固定延時光電耦合器，它具有最優轉換速度、高溫性能等特點。該器件主要特性：電流轉換率為100%～500%；隔離電壓為2500Vrms (min)；發射一接收電壓為55V(min)；泄漏電流為lOuA(max)(Ta=85攝氏度)；最小轉換時間為42us。
TLP521-4(GB)的典型電路如圖1所示，具體的轉 換時間參數見表1。由表1可知，TLP521_4(GB)最大傳輸延遲時間為42us，系統需要在1ms內完成8個字節的讀或?qū)懀畲髠鬏斞舆t時間已滿足電路傳輸延遲時間 的水平，因而在傳輸速度上完全能夠滿足長線傳輸?shù)囊蟆Ｍㄟ^(guò)對其輸入端的控制，可使光耦按工作需要打開或關閉。當在輸入控制端加高電平時，光耦正常 工作。將輸入端信號耦合到輸出端，而當在輸入控制端加低電平時，其輸出端集電極開路三極管截止，對外呈高阻態。
