LC濾波器基本電路及特點
LC濾波器基本電路及特點

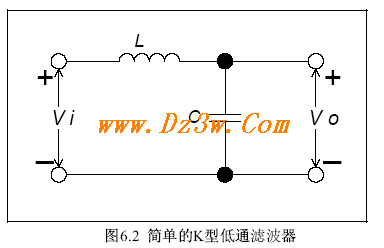

LC濾波電路應用較廣泛，我們的單板的電源濾波電路多采用LC濾波電路。LC濾波電路可以分成：L型、∏形、 T型、梯形。最簡單的K型低通濾波器如圖6.2所示：



L型低通濾波器的頻率響應曲線，可以通過簡單的計算得出。

L型濾波器的L和C的選取除要象RC濾波器一樣注意L和C的頻率特性外 ，還需要注意阻抗匹配問題：當終端阻抗比濾波器特性阻抗小時，Q值小于1，特性曲線呈圓弧狀；終端阻抗比濾波器特性阻抗大時，特性曲 線產生尖蜂。

∏型濾波器和T型濾波器有相同的衰減率，梯形濾波器為多個L型濾波器的串聯，具有更高的衰減率。

無源LC濾波電路的靈敏 度低，穩定性好。缺點是電感元件體積很大，成本較高，電感元件有時還需要磁屏蔽。將電感和電容的位置互換可以得到相應的高通濾波器。
