式中增益的幅模A(W)和相角(W)都是頻率的函數,它們隨頻率的變化關系分別為幅頻特性和相頻特性,統稱放大器頻率特性或頻率響應,表示在圖5.2-2。FLF為3DB帶寬的下限截止頻率,FH為上限截止頻率,通頻帶(或頻帶寬度,簡稱帶寬)為
(2)三種組態放大器的頻率響應

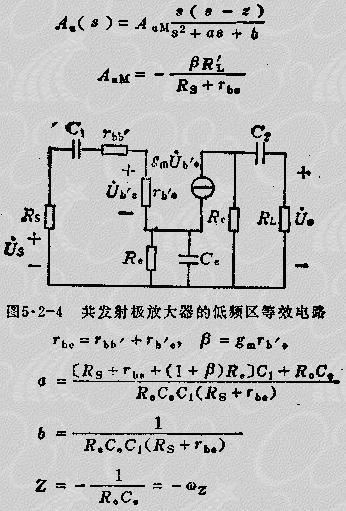

1)共發射極放大電路的低頻響應 當忽略偏置電阻RB||RB2和晶體管參數TB''0、TCO的影響后,阻容耦合分壓式偏置共發射極放大電路(參閱表5.2-6第一個圖)在低頻的等效電路如圖5.2-4所示。電壓增益函數
式中AAM為中頻源電壓增益。

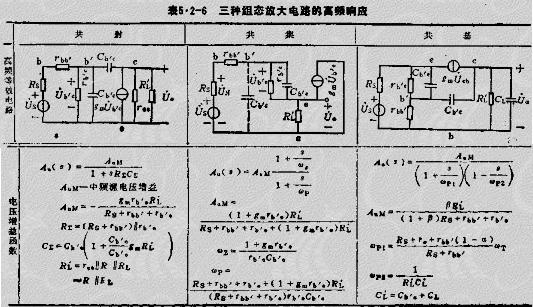

2)三種組態放大器的高頻響應
1)阻容耦合 例如兩級阻容耦合放大器,第一級的負載電阻便是第二級的輸入電阻,兩級之間通過電容和負載電阻連接起來的方式稱為阻容耦合。其優點隔斷級間的直流通路,各級靜態工作點是相互獨立、互不影響的,從而給電路設計、調整帶來方便,只要信號頻率不太低,足夠大的耦合電容可使信號順利通過,因而阻容耦合放大器應用廣泛。但是,對緩慢變化信號。要求耦合電容太大以致無法實現,因而必須采用下面一種耦合方式,即直接耦合方式。
2)直接耦合 在信號源與放大電路的輸入端、放大級各級間、末級放大與負載間采用導線、電阻、二極管、穩壓管等直流電流可以通過的元件來實現信號傳輸的電路,也能放大交變信號,顯然信號能夠順利傳遞,其關健是各級要設置合適的靜態工作點。詳細情況將在本章第4節中討論。
3)變壓器耦合 圖5.2-5為變壓器耦合放大器。變壓器作為耦合元件,即通過磁耦合將一次交流信號傳遞到二次。因為變壓器一次、二次直流電路相互獨立,所以V1、V2的靜態工作點是獨立的,此外還可根據需要,適當選擇一次與二次的匝數比以實現阻抗變換。
圖5.2-5 變壓器耦合放大器
