采樣電路基本原理概述

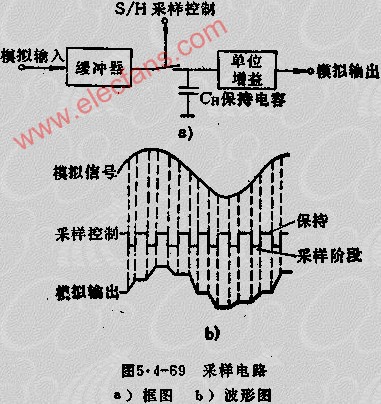

采樣電路，具有一個模擬信號輸入，一個控制信號輸入和一個模擬信號輸出。該電路的作用是在某個規定的時刻接收輸入電壓，并在輸出端保持該電壓直至下次采樣開始為止。采樣電路通常有一個模擬開關，一個保持電容和一個單位增益為1的同相電路構成。采樣工作在采樣狀態和保持狀態的兩種狀態之一。在采樣狀態下，開關接通，它盡可能快地跟蹤模擬輸入信號的電平變化，直到保持信號的到來；在保持狀態下，開關斷開，跟蹤過程停止，它一直保持在開關斷開前輸入信號的瞬時值。如圖5.4-69所示。
采樣電路基本原理概述
采樣電路，具有一個模擬信號輸入，一個控制信號輸入和一個模擬信號輸出。該電路的作用是在某個規定的時刻接收輸入電壓，并在輸出端保持該電壓直至下次采樣開始為止。采樣電路通常有一個模擬開關，一個保持電容和一個單位增益為1的同相電路構成。采樣工作在采樣狀態和保持狀態的兩種狀態之一。在采樣狀態下，開關接通，它盡可能快地跟蹤模擬輸入信號的電平變化，直到保持信號的到來；在保持狀態下，開關斷開，跟蹤過程停止，它一直保持在開關斷開前輸入信號的瞬時值。如圖5.4-69所示。
