開關電源芯片CW1524/2524/3524及其應用分析
開關電源芯片CW1524/2524/3524及其應用分析
開關電源集成控制器一般為脈寬調整型，如TL494、CW1524/2524/3524(同類產品有SW、SG、LM、CA等1524/2524/3524)，它起穩定輸出電壓的作用，并具有過電壓、過電流、欠電壓保護功能，此外還具有死區時間控制。下面介紹在開關電源中應用較為廣泛的CW1524/2524/3524脈寬調整型開關電源集成控制器。如圖7.24所示。
該集成電路具有如下的功能：
1. PWM功率控制。
2. 工作頻率大于350kHz。
3. 集電極、發射極開路輸出，最大輸出電流100mA。
4. 負載調整率0.2﹪。
5. 允許功耗1W。
6. 工作溫度范圍 CW1524為－55～＋125℃，CW2524/3524為0～＋70℃。
7、采用雙列直插16腳陶瓷或塑料封裝。
該集成電路管腳及功能說明如下：
15腳：工作電壓輸入端。允許工作電壓范圍8～40V。
16腳：內部5V穩壓電源輸出端。提供內部所有電流。
8腳：地。
6腳：振蕩器定時電阻RT接入端。
7腳：振蕩器定時電容CT接入端。RT和CT決定振蕩周期。振蕩器輸出三角波送比較器。振蕩器輸出矩形波送觸發器和分相門。
3腳：振蕩器脈沖信號輸出端。
2腳：誤差放大器基準電壓2.5V輸入端(同相輸入端)。
1腳：誤差放大器取樣電壓輸入端(反相輸入端)。
9腳：誤差放大器輸出端。外接紋波濾波電阻電容。該電壓值決定控制脈沖占空比。
4腳：電流限制放大器輸入端。輸入信號為輸出電流取樣電壓。當輸出電流過大時，該放大器趨于飽和，使其后的比較器輸出占空比降至零。
5腳；電流限制放大器輸出端(地)。該端必須與電流取樣電阻相連接。
10腳：關閉控制器輸入端。當輸入高電平指令時，該集成電路停止工作。
11、12、13、14腳：分別為輸出功率激勵管T1、T2的集電極、發射極。兩管輪流導通，輸出相位相差180°。

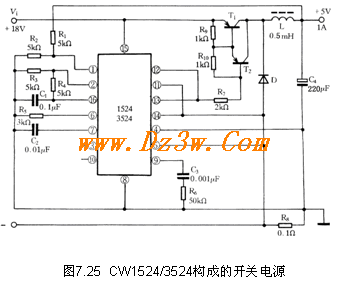

圖中觸發器及與非門作為分相開關，驅動功率激勵管。其具體應用電路如圖7.25所示。
