端接電路之間的互容分析
端接電路之間的互容分析

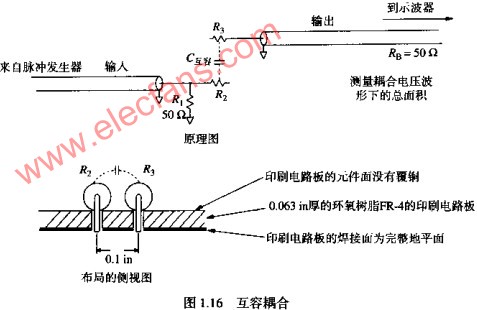

如果將“互容的測量”例中的電阻接地，將會發生什么呢？如果把“互容的測量”例中的每個電阻的一端接地，容性耦合噪聲電壓值大約除以6。直觀地來分析，如果用連接在兩個電阻正中間的寄生電容來表示這個互容，電阻RA的一端接地，使驅動電壓減半。電阻RB的一端接地，使耦合電流分流，其電流中的2/3經由電阻RB的一端直接到地，電流的1/3流經其他路徑。其他的路徑從電阻RB的另一半，流經同軸電纜到示波器，然后到地。驅動電壓的1/2和接收錄敏度的1/3的乘積是1/6。當我們使用圖1.16中配置的電阻作為一個上升時間為800PS的信號的端接器時，由于互容耦合的串擾約是0.025/6=0.004。
端接電路之間的互容分析
如果將“互容的測量”例中的電阻接地，將會發生什么呢？如果把“互容的測量”例中的每個電阻的一端接地，容性耦合噪聲電壓值大約除以6。直觀地來分析，如果用連接在兩個電阻正中間的寄生電容來表示這個互容，電阻RA的一端接地，使驅動電壓減半。電阻RB的一端接地，使耦合電流分流，其電流中的2/3經由電阻RB的一端直接到地，電流的1/3流經其他路徑。其他的路徑從電阻RB的另一半，流經同軸電纜到示波器，然后到地。驅動電壓的1/2和接收錄敏度的1/3的乘積是1/6。當我們使用圖1.16中配置的電阻作為一個上升時間為800PS的信號的端接器時，由于互容耦合的串擾約是0.025/6=0.004。
