1.雙端輸入單端輸出電路



電路如右圖所示，為雙端輸入、單端輸出差分放大電路。由于電路參數不對稱，影響了靜態工作點和動態參數。

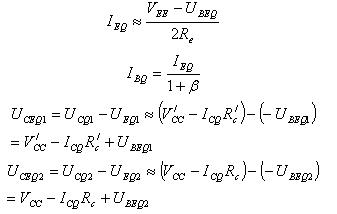

直流分析：

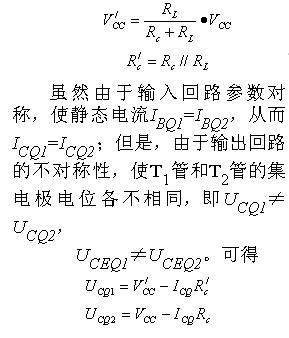

畫出其直流通路如右下圖所示，圖中 和 是利用戴維寧定理進行變換得出的等效電源和電阻，其表達式分別為：

交流分析：



在差模信號作用時，負載電阻僅取得T1管集電極電位的變化量，所以與雙端輸出電路相比，其差模放大倍數的數值減小。

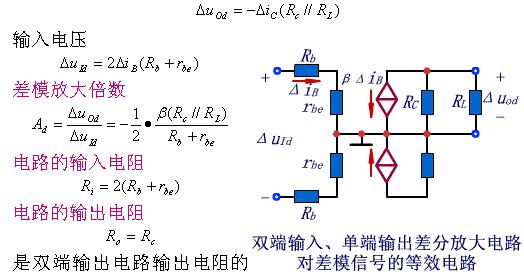

如右下圖所示為差模信號的等效電路。在差模信號作用時，由于T1管與T2管中電流大小相等方向相反，所以發射極相當于接地。

輸出電壓

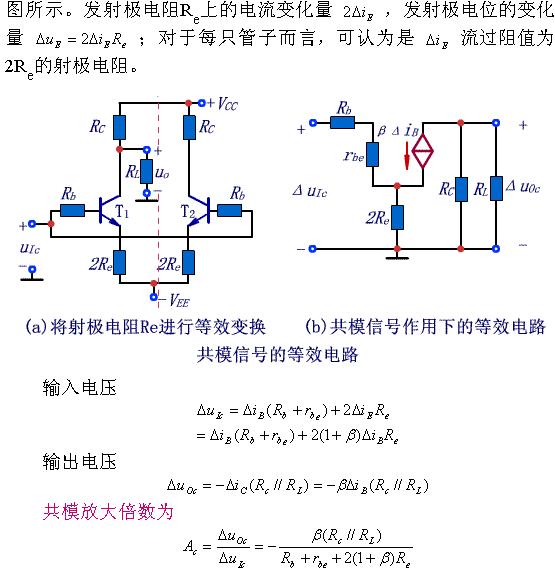

一半。如果輸入差模信號極性不變，而輸出信號取自T2管的集電極，則輸出與輸入同相。當輸入共模信號時，由于兩邊電路的輸入信號大小相等極性相同。與輸出電壓相關的T1管一邊電路對共模信號的等效電路如下

可見，單端輸入電路與雙端輸入電路的區別在于：差模信號輸入的同時，伴隨著共模信號輸入。

輸出電壓

靜態工作點以及動態參數的分析完全與雙端輸入、雙端輸出相同。

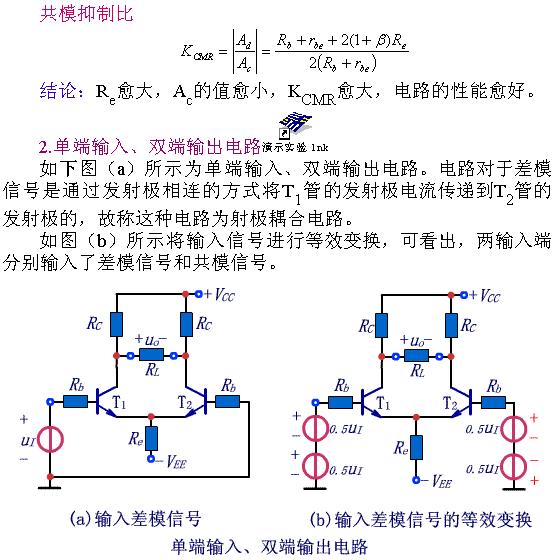

3.單端輸入、單端輸出電路



如右圖所示為單端輸入、單端輸出電路，該電路對靜態工作點、差模增益、共模增益、輸入與輸出電阻的分析與單端輸出電路相同。對輸入信號的作用分析與單端輸入電路相同。
