負反饋放大電路穩定性的波特圖分析法
負反饋放大電路穩定性的波特圖分析法

在實際設計計算中，若T(jw)表達式的極點個數多于兩個，將T(jw)畫成幅頻和相頻波特圖，可以更加直觀方便地分析負反饋回路是否穩定，而

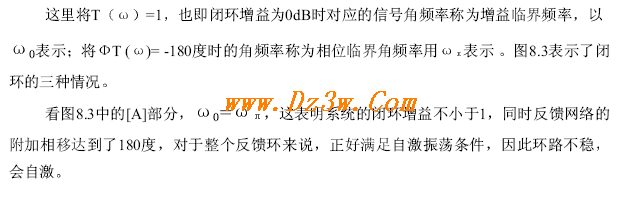

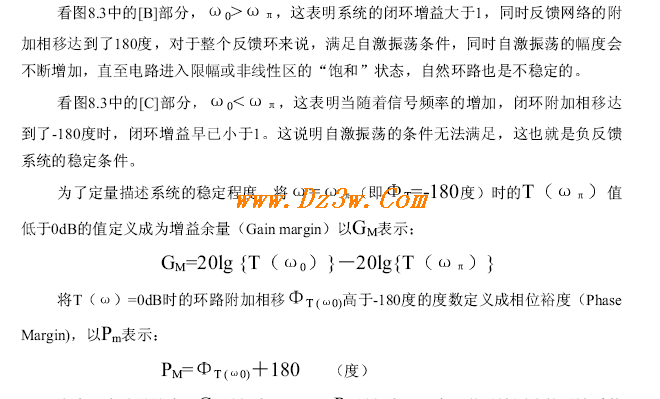

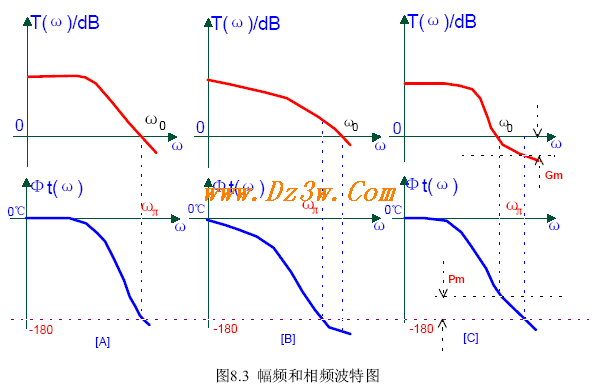

且可以定量地描述其穩定程度。請看圖8.3:







在實際電路設計中，Gm最好大于l0dB,PM最好大于45度。若反饋回路的反饋系數B與頻率無關（電路中無電感、電容等等相移器件），

那么閉環附加相移是由放大器中的相移器件引起的，分析放大器的開環相移特性即可得出穩定判據。若B與頻率有關，則應分析完整的閉環相

移特性。在光模塊的控制電路設計中，應盡量采用單回路負反饋組態，在反饋環的各個節點上慎加相移器件，由運放組成的積分器具有高直流 增益以及最大90度相移的特點，在高增益控制回路中建議使用，它可以提供較小的控制誤差，使被控制量非常穩定。
