調頻波與調相波的比較分析
調頻波與調相波的比較分析

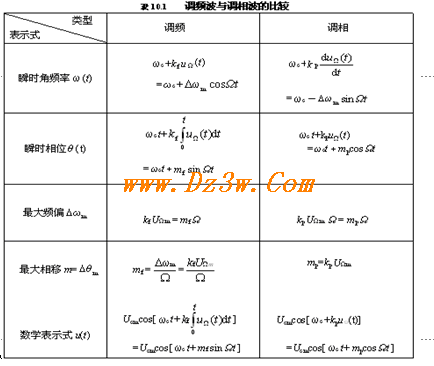

無論是調頻還是調相，均是將使高頻載波的瞬時頻率ω(t)及瞬時相位θ(t)發生變化，它們都由兩部分組成，一部分為未調載波的中心角頻率 或未調載波的相位 ；另一部分為調制后，由調制信號引起的瞬時頻率偏移或瞬時相位偏移。最終都是使被調信號的相角隨調制信號變化，所以統稱為角度調制。調頻時，是瞬時頻率偏移與調制信號成正比，瞬時相位偏移與調制信號的積分成正比；而調相時，是瞬時頻率偏移與調制信號的導數成正比，瞬時相位偏移與調制信號成正比。調頻波與調相波的有關關系式可由表10.1列出。（設該表中調制信號和載波信號的初相位均為零。）
調頻波與調相波的比較分析
無論是調頻還是調相，均是將使高頻載波的瞬時頻率ω(t)及瞬時相位θ(t)發生變化，它們都由兩部分組成，一部分為未調載波的中心角頻率 或未調載波的相位 ；另一部分為調制后，由調制信號引起的瞬時頻率偏移或瞬時相位偏移。最終都是使被調信號的相角隨調制信號變化，所以統稱為角度調制。調頻時，是瞬時頻率偏移與調制信號成正比，瞬時相位偏移與調制信號的積分成正比；而調相時，是瞬時頻率偏移與調制信號的導數成正比，瞬時相位偏移與調制信號成正比。調頻波與調相波的有關關系式可由表10.1列出。（設該表中調制信號和載波信號的初相位均為零。）
