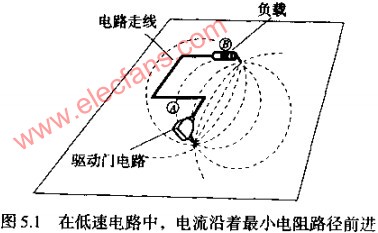

在低速電路中，電流沿著最小電阻路徑前進。參考圖5.1，低速電流從A傳輸到B，然后沿著地平面返回到驅動器。返回電流從展開的弧線路徑回到驅動器，每條弧線上的電流密度與該路徑上的電導相對應。

在高速電路中，對于一個特定的電流返回路徑，電感要遠比其電阻重要。高速的返回電流沿著電感最小路徑前進，而不是電阻最小路徑。

電感最小的返回路徑就緊貼在一個信號導體下面，它使輸出電流路徑與返回電流路徑之間的總回路面積最小。

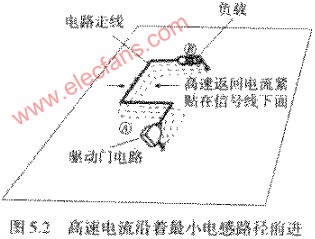

返回信號電流趨向于走這個直接的路徑，緊貼在一個信號導體下面，圖5.2顯示了一個典型的高頻返回電流路徑。

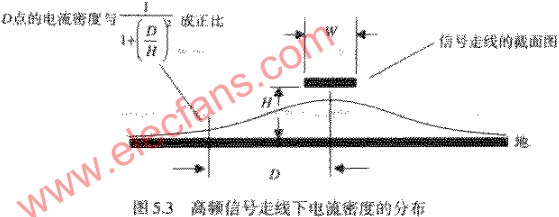

圖5.3提供了典型的印刷電路板走線及其返回電流分布的截面圖。最大電流密度就在走線的正下方，而兩邊的電流密度則明顯地下降。

一個距信號線D英寸的點與返回電流密度之間的關系近似為：

其中，IO=總的信號電流，A

H=走線在電路板上面的高度，IN

D=距信號線的垂直距離，IN

I（D）=信號電流密度，A/IN

電流的分配，見上式，是兩個反射作用的平衡。如果電流靠得越近，它的電感就越大。如果電流距離信號走線越遠，輸出信號和返回信號路徑之間總的回路面積會越大，從而使電感增加。

上式指出了減小輸出信號和返回信號路徑的總回路電感的最優化分配。

該電流的分配同時也將存儲在信號線周圍磁場中的能量減到最少。
