電流的突然變化可能影響附近其他電路上的信號。這一串擾通過互感機制而產生。兩個鄰近放置的電路元件總是會相互感應。為了計算電感耦合的大小，首先必須估算源網絡中電流的變化速率。可以明確地說：電路的電流變化速率越高，出現的電感耦合問題將會越來越嚴重。這是DL/DT過高的主要缺點。

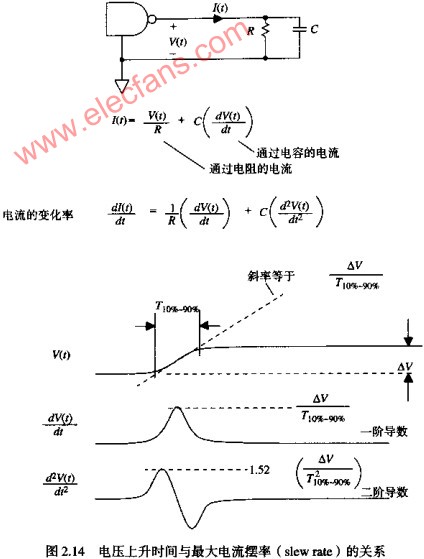

因為主要的測量儀器讀取的是輸出電壓而不是電流，所以需要一種方法將電壓的上升時間讀數轉化為電流的變化速率。圖2.14說明了常見的情況。上升電壓波形V（T）引起的電流在負載電阻和負載電容中流過，分別等于：

對兩個波形求導數，以得到電流的變化速率：

電流變化率的最大值對于確定電感耦合的峰值很有幫助。對于圖中的電阻器和電容器來說，電流變化率真的最大值分別是：

當驅動一個既有阻性元件又有容性元件的組合負載時，只要將上式中得到的最大值相加即可。這一總計算可能稍高于實際的峰值，但對于我們的目標來說已足夠精確。圖2.14顯示V（T）的一階導數和二階導數的峰值在時間上不是完全對齊的，因而電阻和電容中的電流變化率的峰值出現的時刻稍許不同。的確，直接求和并不是十分精確，但是容易記憶而且十分接近。

上式給我們一個提示，為什么互感問題是如此重要。互感問題是如此重要。互感問題的原因是電流變化速率，它與10~90%上升時間平方的倒數成正比。當我們把上升時間減少一半時，將會使流入電容負載的DL/DT的數值乘以4。

讓我們通過兩個例子來比較TTL和ECL系統中的電流變化率。這些示例表明ECL系統與TTL系統相比并不會產生更高的電流瞬變現象。ECL系統速度更快而且噪聲更小。
