開關電源芯片MC34063特性及應用電路設計

開關電源芯片MC34063特性及應用電路設計

34063芯片本身包含了DC／DC變換器所需要的主要功能的單片控制電路且價格便宜。它由具有溫度自動補償功能的基準電壓發生器、比較器、占空比可控的振蕩器，R—S觸發器和大電流輸出開關電路等組成。該器件可用于升壓變換器、降壓變換器、反向器的控制核心，由它構成的DC／DC變換器僅用少量的外部元器件。在各類電子產品中均非常廣泛的應用.

MC34063主要特性:

輸入電壓范圍：2、5～40V

輸出電壓可調范圍：1．25～40V

最大輸出電流：1．5A

最大開關頻率：100kHz

低靜態電流

短路電流限制

可實現升壓或降壓電源變換器

MC34063的內部結構,引腳圖及引腳功能：

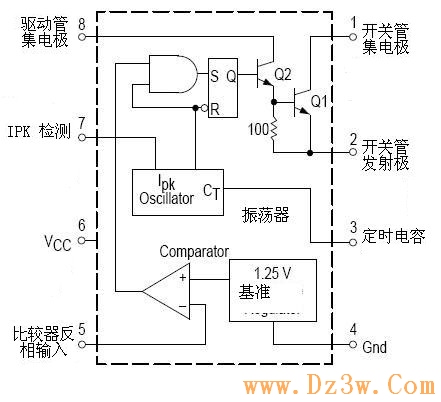

圖1 MC34063內部結構及引腳圖

1腳：開關管T1集電極引出端；

2腳：開關管T1發射極引出端；

3腳：定時電容ct接線端；調節ct可使工作頻率在100—100kHz范圍內變化；

4腳：電源地；

5腳：電壓比較器反相輸入端，同時也是輸出電壓取樣端；使用時應外接兩個精度不低于1％的精密電阻；

6腳：電源端；

7腳：負載峰值電流（Ipk）取樣端；6，7腳之間電壓超過300mV時，芯片將啟動內部過流保護功能；

8腳：驅動管T2集電極引出端。

MC34063主要參數：

項目	條件	參數		單位
Power Supply Voltage 電源電壓	VCC	40		Vdc
Comparator Input Voltage Range 比較器輸入電壓范圍	VIR	0.3-+40		Vdc
Switch Collector Voltage 集電極電壓開關	VC(switch)	40		Vdc
Switch Emitter Voltage (VPin 1 = 40 V) 發射極電壓開關	VE(switch)	40		Vdc
Switch Collector to Emitter Voltage 開關電壓集電極到發射極	VCE(switch)	40		Vdc
Driver Collector Voltage 驅動集電極電壓	VC(driver)	40		Vdc
Driver Collector Current (Note 1) 驅動集電極電流	IC(driver)	100		mA
Switch Current 開關電流	ISW	1.5		A
Operating Junction Temperature工作結溫	TJ	+150		℃
Operating Ambient Temperature Range操作環境溫度范圍	TA	MC34063A	0-70	℃
		MC33063AV	40-125
		MC33063A	40-85
Storage Temperature Range 儲存溫度范圍	Tstg	65-150		℃

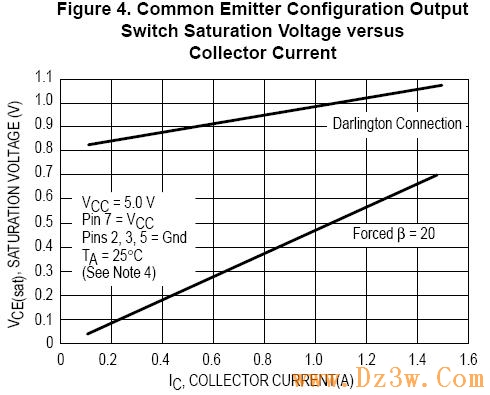

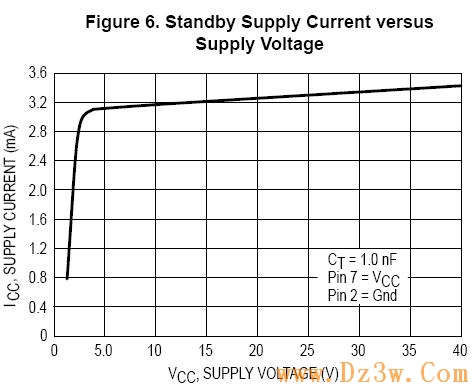

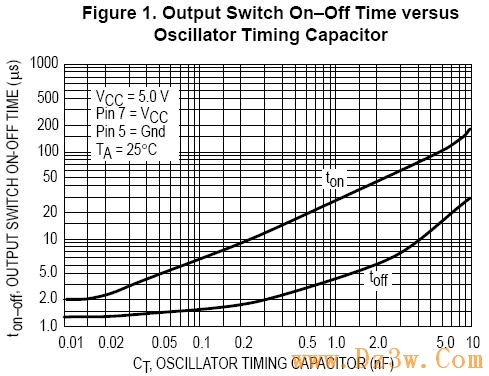

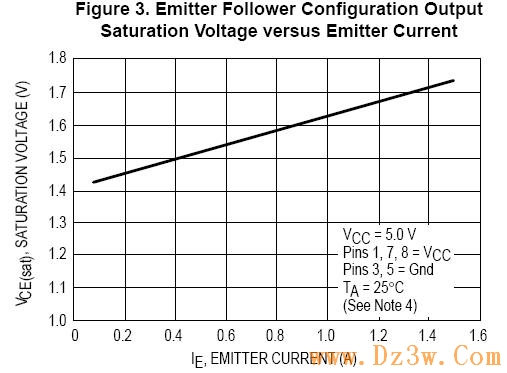

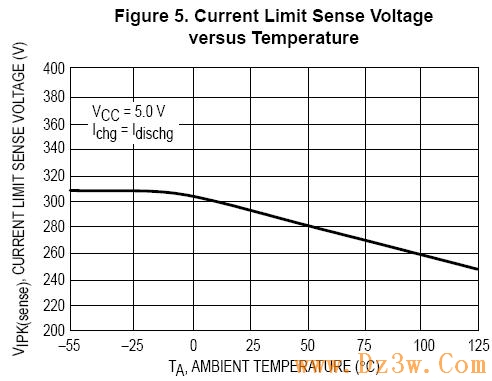

MC34063主要特性曲線

MC34063的特性曲線

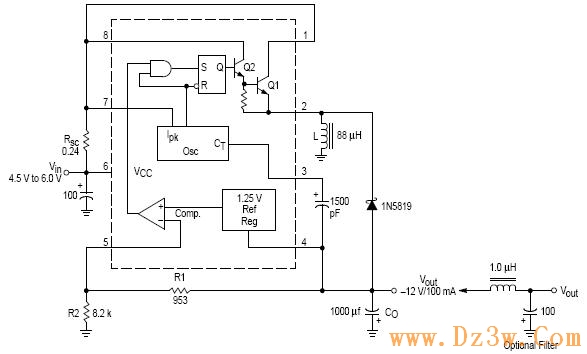

圖2 MC34063電壓逆變器

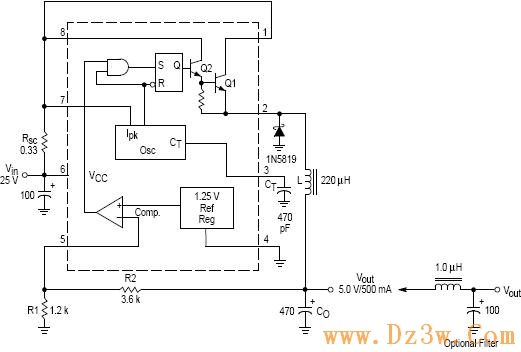

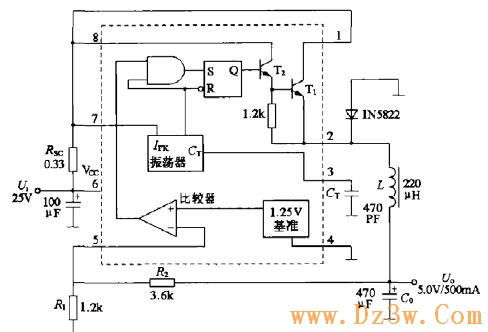

圖3MC34063降壓電路

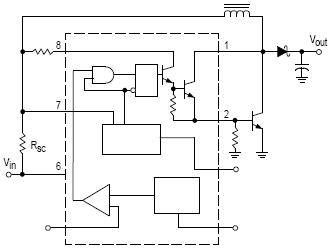

圖4 NPN三極管擴流升壓轉換器

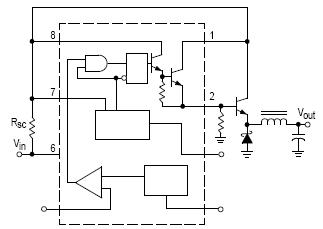

圖5NPN三極管擴流降壓轉換器

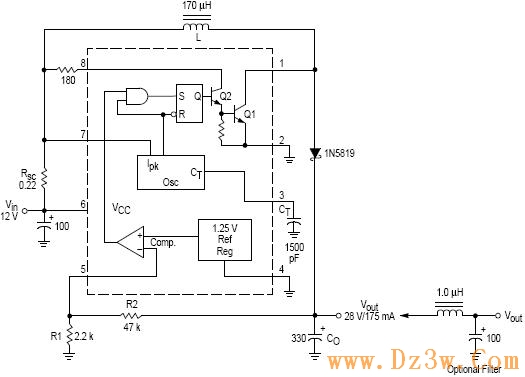

圖6 升壓轉換器

MC34063組成的降壓電路原理如圖7。工作過程：

1．比較器的反相輸入端(腳5)通過外接分壓電阻R1、R2*輸出電壓 。其中，輸出電壓U。=1.25(1+ R2/R1)由公式可知輸出電壓 。僅與R1、R2數值有關，因1．25V為基準電壓，恒定不變。若R1、R2阻值穩定，U。亦穩定。

2．腳5電壓與內部基準電壓1．25V同時送人內部比較器進行電壓比較。當腳5的電壓值低于內部基準電壓(1．25V)時，比較器輸出為跳變電壓，開啟R—S觸發器的S腳控制門，R—S觸發器在內部振蕩器的驅動下，Q端為“1”狀態(高電平)，驅動管T2導通，開關管T1亦導通，使輸入電壓Ui向輸出濾波器電容Co充電以提高U。，達到自動控制U。穩定的作用。

3．當腳5的電壓值高于內部基準電壓(1．25V)時，R—S觸發器的S腳控制門被封鎖，Q端為“0”狀態(低電平)，T2截止，T1亦截止。

4. 振蕩器的Ipk 輸入(腳7)用于*開關管T1的峰值電流，以控制振蕩器的脈沖輸出到R—S觸發器的Q端。

5. 腳3外接振蕩器所需要的定時電容Co電容值的大小決定振蕩器頻率的高低，亦決定開關管T1的通斷時間。

圖7 MC34063 降壓電路

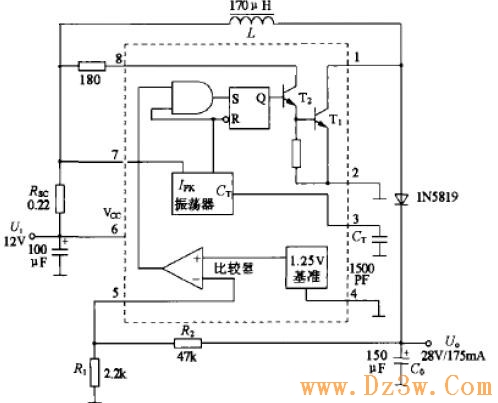

MC34063組成的降壓電路原理如圖8,當芯片內開關管(T1)導通時，電源經取樣電阻Rsc、電感L1、MC34063的1腳和2腳接地，此時電感L1開始存儲能量，而由C0對負載提供能量。當T1斷開時，電源和電感同時給負載和電容Co提供能量。電感在釋放能量期間，由于其兩端的電動勢極性與電源極性相同，相當于兩個電源串聯，因而負載上得到的電壓高于電源電壓。開關管導通與關斷的頻率稱為芯片的工作頻率。只要此頻率相對負載的時間常數足夠高，負載上便可獲得連續的直流電壓。

圖8 MC34063 升壓電路

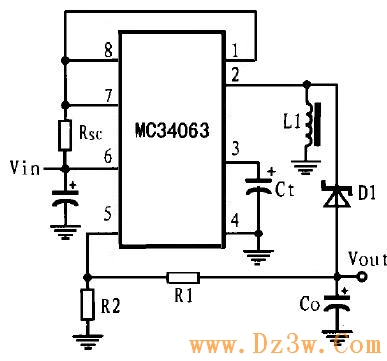

圖9為采用MC34063芯片構成的開關反壓電路。當芯片內部開關管T1導通時，電流經MC34063的1腳、2腳和電感Ll流到地，電感Ll存儲能量。此時由Co向負載提供能量。當T1斷開時，由于流經電感的電流不能突變，因此，續流二極管D1導通。此時，Ll經D1向負載和Co供電(經公共地)，輸出負電壓。這樣，只要芯片的工作頻率相對負載的時間常數足夠高，負載上便可獲得連續直流電壓。

圖9 開關反壓電路

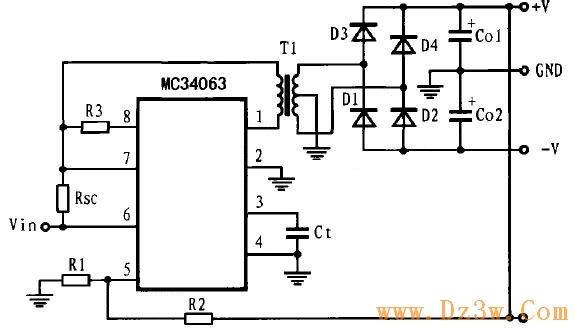

圖10為采用MC34063芯片構成的非隔離型變壓器初級線圈驅動電路。當芯片內部的開關管T1導通時，電流經變壓器初級線圈、T1的集電極和發射極流到地，變壓器初級線圈儲存能量。當T1斷開時，變壓器初級線圈回路斷開，能量耦合到變壓器的次級線圈。對變壓器次級的輸出電壓進行取樣，并將取樣電壓經R1、R2分壓后送到MC34063的5腳，可以確保輸出電壓的穩定。

圖10 非隔離型變壓器初級線圈驅動電路

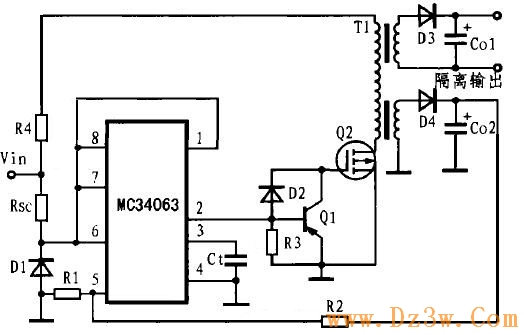

圖11為采用MC34063芯片構成的隔離高壓大電流變壓器初級線圈驅動電路。當芯片內部的開關管導通時，MC34063的2腳將呈現高電平，外部P型三極管Q1截止，N型MOSFET管Q2導通。電流經變壓器初級線圈和Q2到地，初級線圈儲存能量。當內部開關管關斷時，MC34063的2腳為低電平，Q1導通，Q2截止，初級線圈回路斷開。能量耦合到變壓器的次級線圈。從變壓器的另一次級線圈對輸出電壓進行取樣，然后經分壓后送到MC34063的5腳可保證輸出電壓的穩定。該電路中次級主輸出端為浮地電源輸出，非常適合醫療等要求浮地的系統使用。

非隔離、隔離在此指輸出信號是否和變壓器輸入部分相連。

圖12 隔離高壓大電流變壓器初級線圈驅動電路
