SN3910 : 帶溫度補償功能之高壓通用 LED驅動器

SN3910特點



►寬輸入電壓范圍：從8VDC到450VDC或110VAC/220VAC



►輸出電流可達1A



►溫度補償功能對LED進行熱保護



►恒定關斷時間模式



►線性和PWM調光



►極少的外圍器件



►SOP8封裝形式



應用領域



■DC/DC 或者AC/DC恒流 LED LED驅動



■RGB 背光LED驅動



■通用LED日光燈驅動



■信號燈和裝飾照明LED驅動



SN3910優勢：



1. 輸入電壓范圍 8V~450V，適合85-265V全電壓輸入，220V 或者110 單電壓輸入，效果更好



2. 占空比限制 采用PFM 控制模式。沒有最大占空比限制，不會因為輸出串接燈過多而閃動。輸出瓦數大。



線性調整率



3. 采用恒關斷時間控制，線性調整率優異。輸出電流在150V至300V電壓變化中輸出電流僅變化3.5% 。



溫度保護 溫度補償，電流隨溫度上升而下降，最后關斷。溫度過高時候LED燈只會暗一些達到另一個熱平衡而不會出現閃爍。當溫度下降后，電流又恢復到額定電流狀態。



4. EMI 設計 恒關斷時間，頻率隨輸入電壓變化而變化非固定不變，分散諧波干擾能量很好地改善了EMI問題



5. 調光方式 數字/模擬調光，當模擬調光引腳小于50mV輸出關斷。

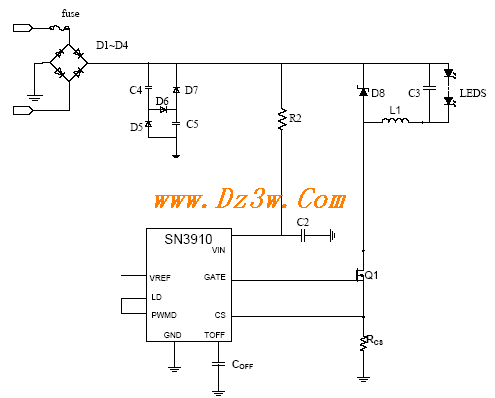

SN3910應用電路原理圖



Note：此方案為220Vac 接入，42 串8 并的方案，LED 的Vf=3.2V，輸出電流160mA± 20mA

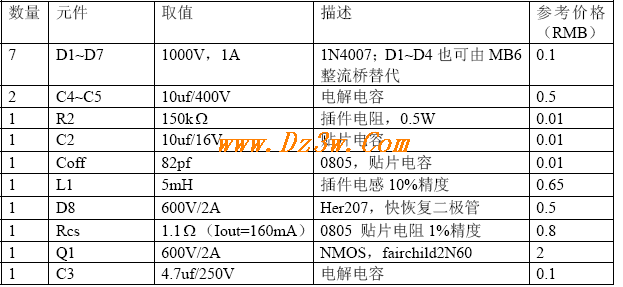

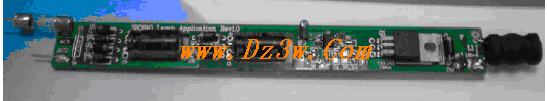

圖2 通用高亮度LED驅動器的實物照片






測試參數與波形（測試條件：Tamb=25℃)

實驗儀器：LeCroy cp030 30A 50MHz Current Probe 電流探頭

KOMEG cp-KMT-64L溫控箱

LeCroy Wave suffer 64xs 示波器

FLUKE 15B Digital Multimeter 萬用表

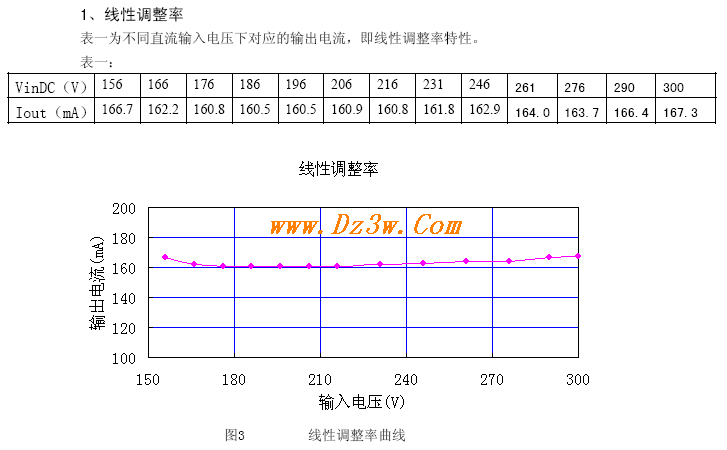

1、線性調整率

表一為不同直流輸入電壓下對應的輸出電流，即線性調整率特性





2、效率

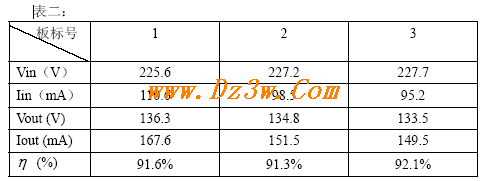

下表為不同電路板對應的效率。





3、Vin Pin腳隨輸入電壓變化曲線圖

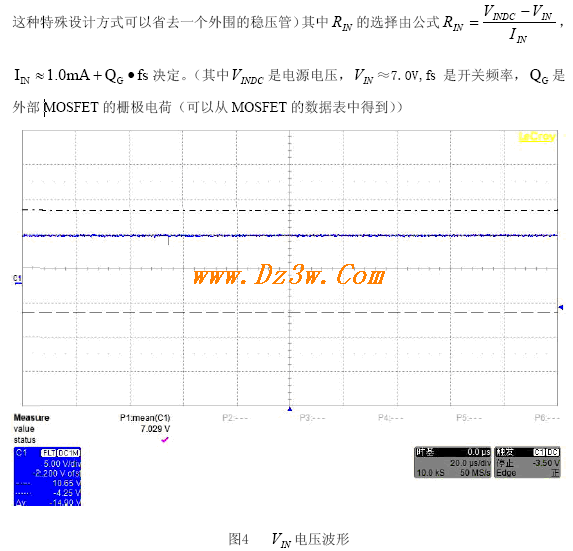

輸入電壓為8V～450VDC 或110V～220VAC 時， IN V 電壓基本維持在7.0V 左右。（芯片的

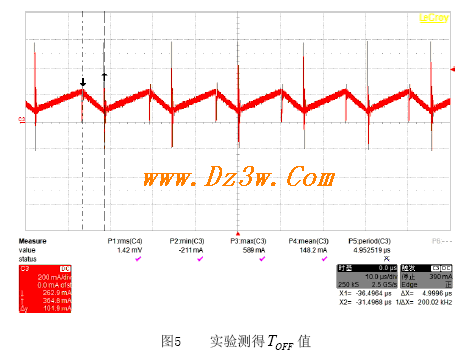

4、Toff 曲線



實際測出的Toff 值如下：

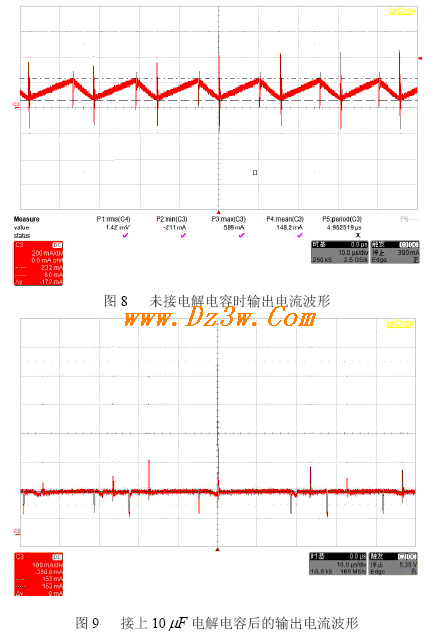

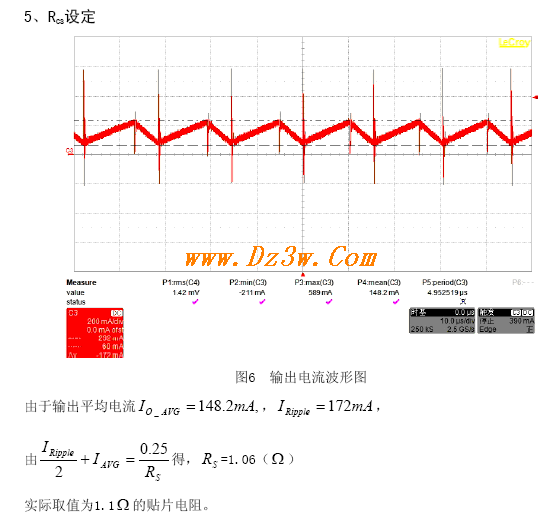

6、在LED兩端并上電解電容減小紋波

一般地，在led 兩端并上一個電容可以用來減少LED 電流紋波，而使得平均電流保持不變。

7、SN3910溫度—輸出特性

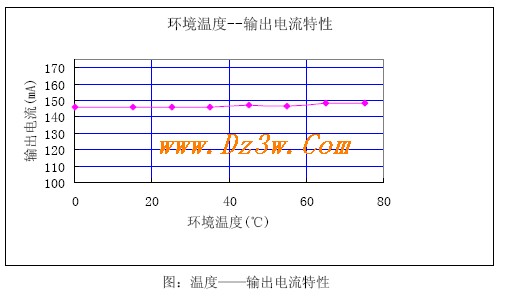

下圖是環境溫度變化對輸出電流影響。測試數據來源于圖2 所示的電路板在溫控箱中，帶載

工作在0℃~75℃，步長10℃測試的。





SN3910使用說明

注意：本LED 驅動電路是非隔離式結構，電路板和LED 引腳上帶電，要嚴格遵守帶電

安全操作規則，避免發生人體觸電事故！

LED 驅動板用2 線接220V 市電，不分極性。允許市電有±10%的波動，接好LED 后

再接通電源。不建議先上電再接LED，這樣會縮短LED 使用壽命。如果需要重新設定電流

值，則可改變RCS 的值或者在LD 腳設定一個比電壓。
